Leader dans le domaine des équipements de concassage, le concasseur à mâchoires CJ613 a séduit de nombreux utilisateurs grâce à sa conception unique et à ses excellentes performances. Ce concasseur adopte une conception innovante à plaque coudée unique qui simplifie la structure et améliore considérablement sa résistance et sa durabilité. Cette conception permet au concasseur de fonctionner de manière plus stable sous une force de concassage importante, prolongeant ainsi sa durée de vie. Le châssis principal du concasseur à mâchoires CJ613 adopte une structure soudée, ce qui renforce la rigidité globale de l'équipement et lui permet de maintenir une excellente stabilité et durabilité dans des conditions de travail difficiles. Cette structure soudée améliore encore la résistance à la fatigue du concasseur, lui permettant ainsi de fonctionner de manière continue et stable dans des environnements d'exploitation intensifs. Le concasseur à mâchoires CJ613 excelle également dans la conception de sa chambre de concassage. La conception profonde et symétrique de la chambre de broyage optimise non seulement le flux de matériaux pendant le processus de broyage, mais améliore également considérablement l'efficacité du broyage et la capacité de passage des matériaux. Cette conception permet au concasseur de traiter plus efficacement des matériaux de dureté et de granulométrie variées, répondant ainsi aux besoins des utilisateurs dans différents scénarios d'application.

Sélection, utilisation et maintenance du concasseur à mâchoires CJ613

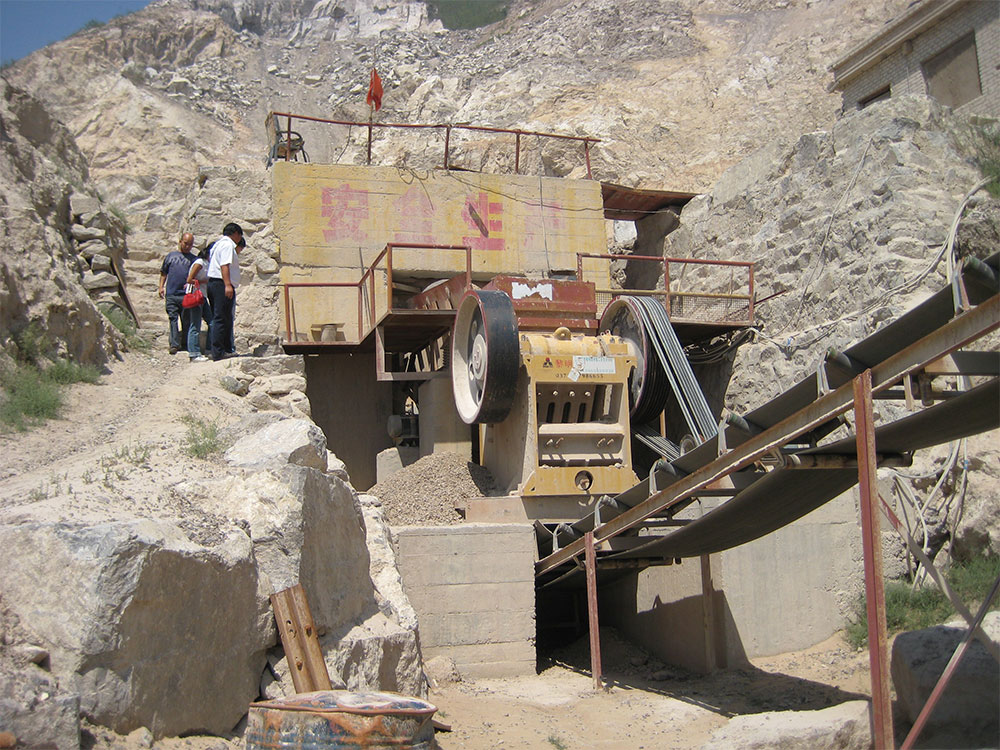

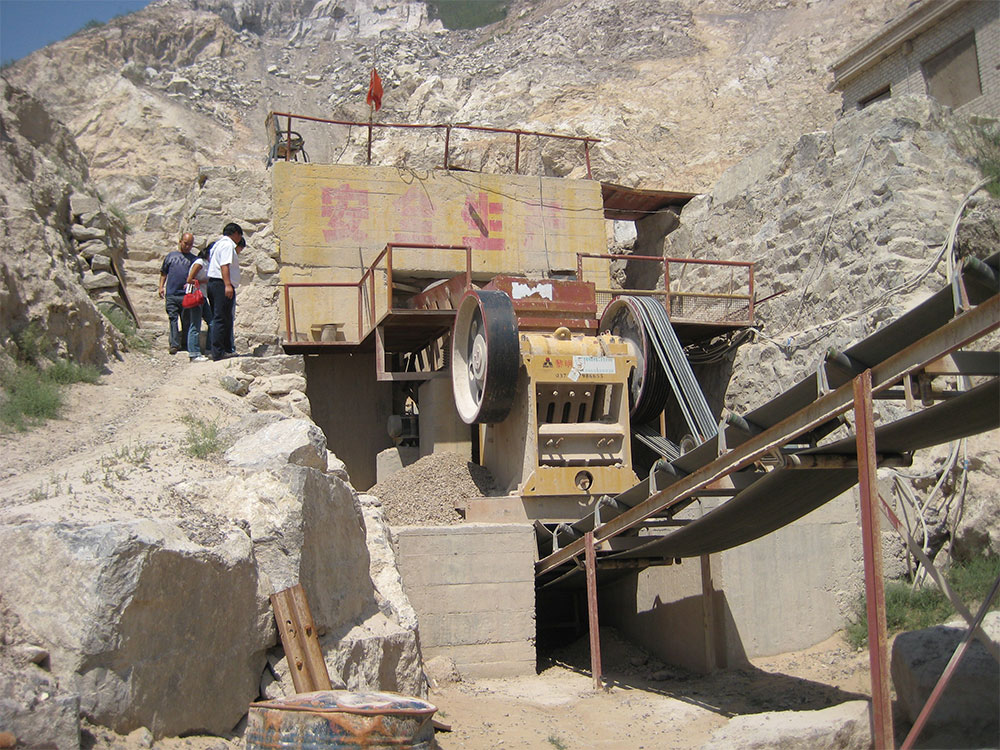

Grâce à sa chambre de concassage profonde et symétrique et à sa grande ouverture d'alimentation, le concasseur à mâchoires CJ613 joue un rôle crucial dans le concassage grossier dans l'exploitation minière. La profondeur et la symétrie de la chambre de concassage assurent une force uniforme du matériau, améliorant ainsi son efficacité. De plus, la conception de la grande ouverture d'alimentation permet à l'équipement de traiter facilement des roches dures de grande taille, telles que le minerai de fer et le minerai de cuivre, fournissant des matières premières de granulométrie adaptée au processus d'enrichissement ou de fusion ultérieur. Cette capacité de traitement efficace améliore non seulement la productivité de l'exploitation minière, mais réduit également efficacement la consommation d'énergie et les coûts d'exploitation.

Construction : le concasseur à mâchoires CJ613 adopte une structure à plaque coudée unique, une conception innovante qui améliore considérablement la résistance à la fatigue de l'équipement et lui permet de répondre aux exigences des opérations à haute intensité. En fonctionnement continu de longue durée, l'équipement maintient des performances stables, réduisant les temps d'arrêt dus aux pannes et améliorant encore l'efficacité de la production.

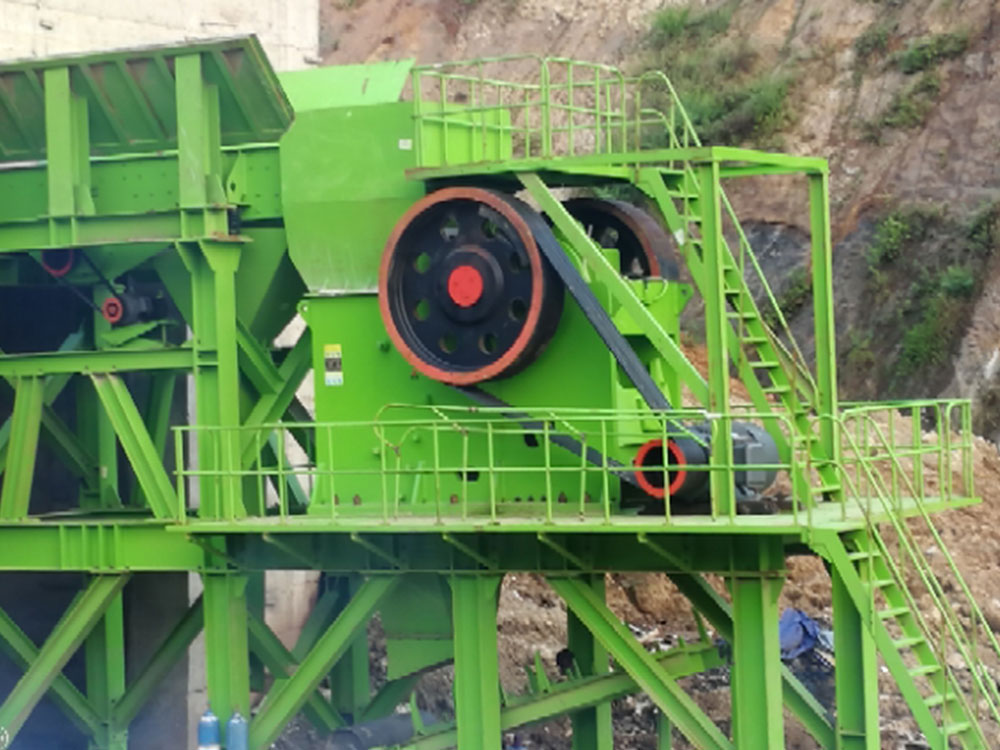

Le concasseur à mâchoires CJ613 est également très performant dans le traitement des granulats de sable et de gravier pour la construction. Grâce à sa chambre de concassage optimisée et à son ouverture de décharge réglable, il est capable de concasser le granit, le basalte et d'autres roches très dures pour un rendement élevé et une granulométrie uniforme. Ces granulats de haute qualité sont largement utilisés dans les projets de construction d'infrastructures tels que les autoroutes et les voies ferrées, offrant une base solide pour la construction de réseaux de transport en Chine.

Dans l'industrie métallurgique, le concasseur à mâchoires CJ613 joue également un rôle indispensable. Il est adapté au concassage préliminaire de matières premières telles que les minerais et le coke, ainsi qu'au concassage grossier de matières premières minérales très dures (telles que le phosphate et le minerai de fer sulfureux). Son taux de concassage élevé et son faible coût en tonnage rendent cet équipement très compétitif dans l'industrie métallurgique. En réduisant la consommation d'énergie lors des étapes de traitement ultérieures, le concasseur à mâchoires CJ613 apporte des avantages économiques significatifs aux entreprises métallurgiques.

Outre les domaines d'application mentionnés ci-dessus, le concasseur à mâchoires CJ613 trouve également une large gamme d'applications dans les grands projets de conservation de l'eau, la construction municipale et d'autres secteurs. Sa conception modulaire facilite le transport et l'installation de l'équipement, et lui permet de s'adapter rapidement aux besoins des différents chantiers. De plus, grâce à un réglage rapide de la taille de l'ouverture de décharge, l'équipement peut répondre aux besoins diversifiés des différents projets en termes de spécifications de granulats, fournissant ainsi des granulats de haute qualité pour les projets de conservation de l'eau et la construction municipale.

Avantages du concasseur à mâchoires CJ613 : sélection, fonctionnement et maintenance

Performances de concassage élevées

Les performances de concassage élevées sont l'un des points forts de cet équipement. Sa chambre de concassage profonde et symétrique et sa grande ouverture d'alimentation témoignent non seulement du savoir-faire des ingénieurs, mais offrent également des avantages significatifs en exploitation. La structure profonde et symétrique de la chambre de concassage, associée à l'ouverture d'alimentation surdimensionnée, améliore considérablement la capacité de passage des matériaux et réduit efficacement le risque de colmatage, un facteur crucial pour le traitement du granit, du basalte et d'autres roches très dures. Cette conception garantit une entrée fluide des matériaux dans la chambre de concassage et une force de concassage uniforme et efficace pendant le processus, améliorant ainsi l'efficacité globale du concassage.

Réglage flexible et maintenance aisée

La trajectoire et l'angle d'engagement des mâchoires ont été optimisés, une innovation qui améliore considérablement l'impact du concassage. Les parties supérieure et inférieure de la chambre de concassage sont entièrement concassées, ce qui augmente non seulement le débit, mais améliore également considérablement le taux de concassage. Cela signifie qu'avec une consommation d'énergie identique, l'équipement peut produire des produits finis plus nombreux et plus fins, créant ainsi une plus grande valeur ajoutée pour les utilisateurs. En termes de conception structurelle, l'équipement adopte une conception mécanique à plaque coudée unique et combine des alliages à haute résistance. Cette conception améliore non seulement la résistance à la fatigue de l'équipement, lui permettant ainsi de s'adapter aux exigences d'un fonctionnement continu à haute intensité, mais réduit également considérablement le coût de tonnage. C'est un avantage considérable pour les opérations de concassage nécessitant de longues heures de travail et des charges élevées.

Outre ses performances de concassage efficaces, la machine se caractérise également par une grande flexibilité de réglage et une maintenance aisée. Grâce au dispositif à double coin, les utilisateurs peuvent rapidement ajuster la taille de l'ouverture de décharge pour répondre aux exigences de production de différentes granulométries. Cette conception réduit considérablement les temps d'arrêt et améliore l'efficacité de la production. Le châssis adopte une conception modulaire divisée, facilitant le transport et l'installation sur site. Les composants clés tels que les mâchoires et les roulements peuvent être remplacés indépendamment, ce qui réduit non seulement les coûts de maintenance, mais améliore également la maintenabilité de l'équipement.

Durabilité et fiabilité

La machine excelle également en termes de durabilité et de fiabilité. Les roulements surdimensionnés améliorent la résistance aux chocs et la durée de vie de la machine, tandis que les mâchoires sont fabriquées en acier à haute teneur en manganèse ou en alliage pour une meilleure résistance à l'usure et un cycle de remplacement plus long. De plus, grâce à l'optimisation de la rigidité structurelle et des paramètres de mouvement, la machine assure un fonctionnement stable dans des conditions de travail extrêmes, réduisant ainsi efficacement l'usure des composants due aux vibrations.

Avantages financiers complets

D'un point de vue économique, la haute efficacité de concassage et la faible consommation d'énergie de cet équipement réduisent le coût unitaire de production. Parallèlement, la longue durée de vie des pièces d'usure et la simplicité d'entretien réduisent les temps d'arrêt et les coûts de main-d'œuvre, offrant ainsi des avantages économiques significatifs aux utilisateurs.

Largement applicable

Enfin, cet équipement offre également de nombreuses possibilités d'application. Il peut traiter tous types de minerais, de roches et de déchets de construction avec une résistance à la compression ≤ 250 MPa, ce qui le rend adapté aux besoins de concassage grossier des secteurs minier, des granulats de sable et de gravier, de la métallurgie et autres. Que ce soit dans un environnement minier difficile ou sur un chantier de construction très fréquenté, l'équipement peut mettre en valeur ses excellentes performances, créant ainsi une plus grande valeur pour les utilisateurs.

Sélection, fonctionnement et entretien du concasseur à mâchoires CJ613

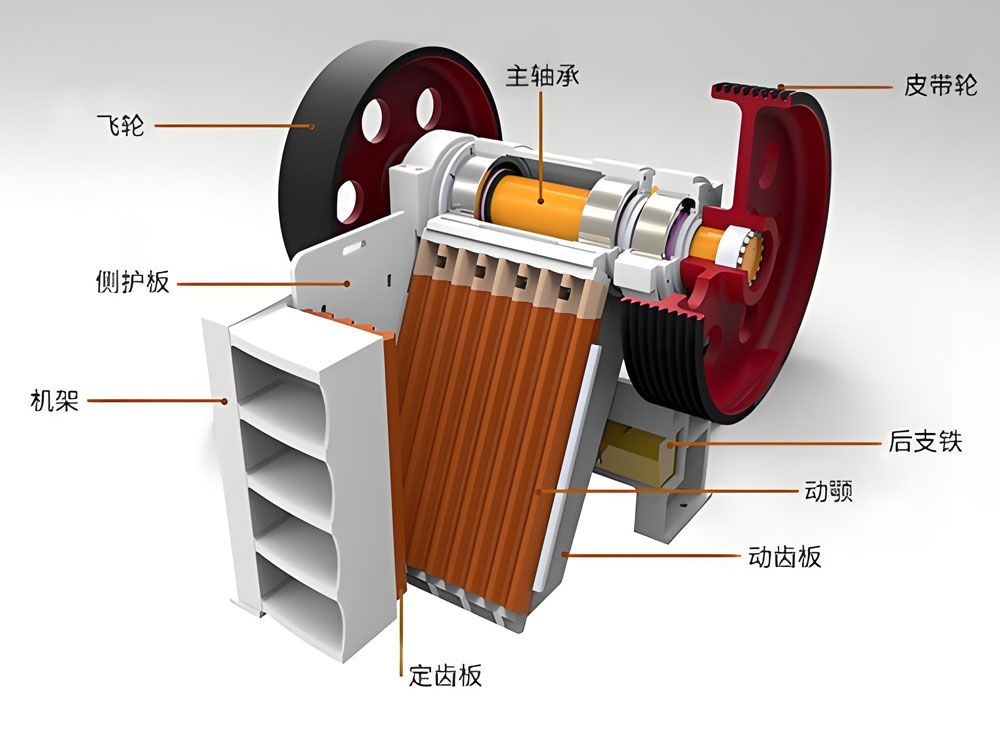

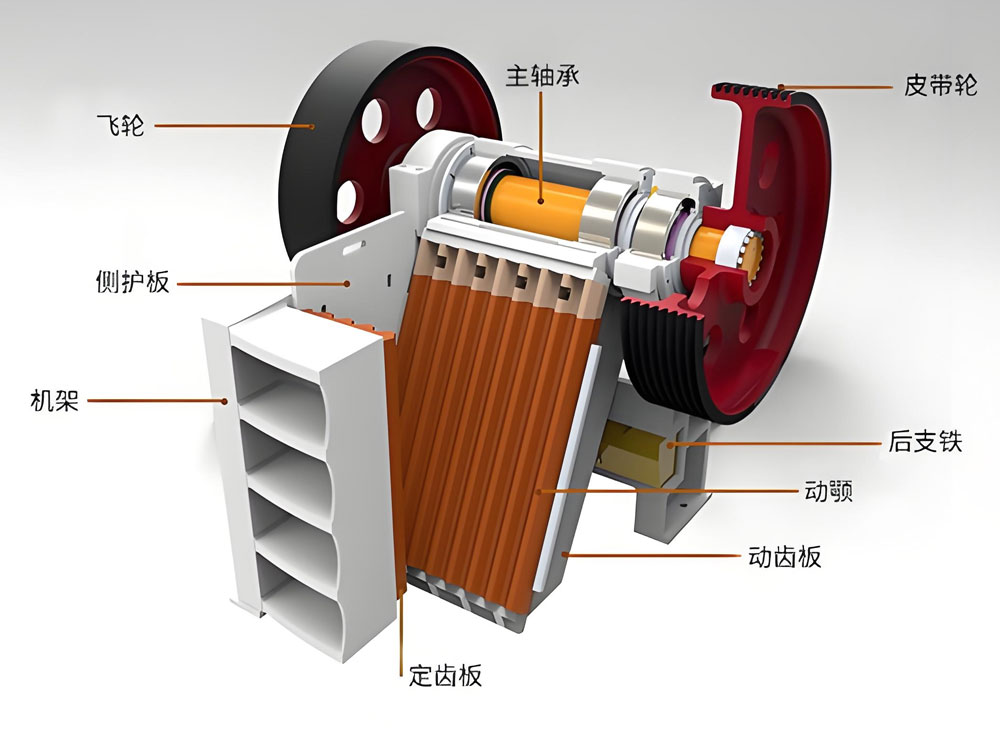

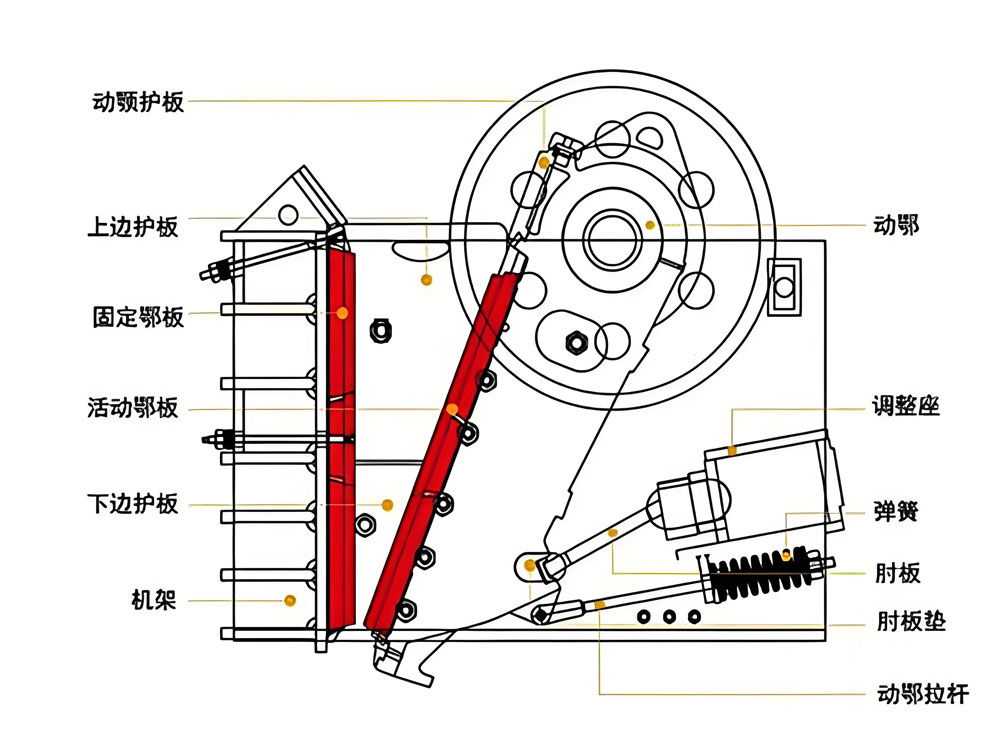

Le concasseur à mâchoires CJ613 adopte la structure d'un concasseur à mâchoires pendulaire composé. Le broyage des matériaux s'effectue grâce au mouvement cyclique combiné des mâchoires mobiles et fixes.
Le moteur entraîne l'arbre excentrique par l'intermédiaire d'une poulie, qui entraîne la mâchoire mobile (plaque mobile) suspendue à son extrémité supérieure pour une oscillation elliptique. Son extrémité inférieure est articulée à la paroi arrière du châssis par l'intermédiaire d'une plaque de poussée. La partie supérieure de la mâchoire mobile présente une course importante (7-8 cm) qui concasse les matériaux par extrusion puissante ; la partie inférieure, une course plus courte (1-2 cm), combinée à un broyage haute fréquence, affine les particules, créant ainsi un effet de broyage combiné par extrusion, fendage et pliage.

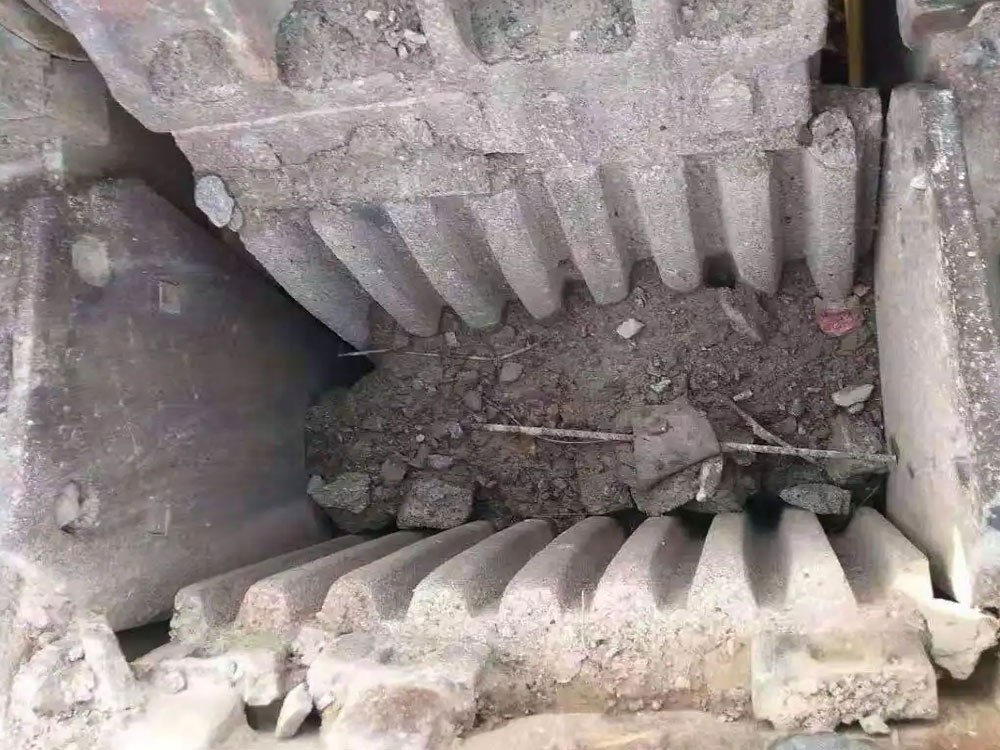

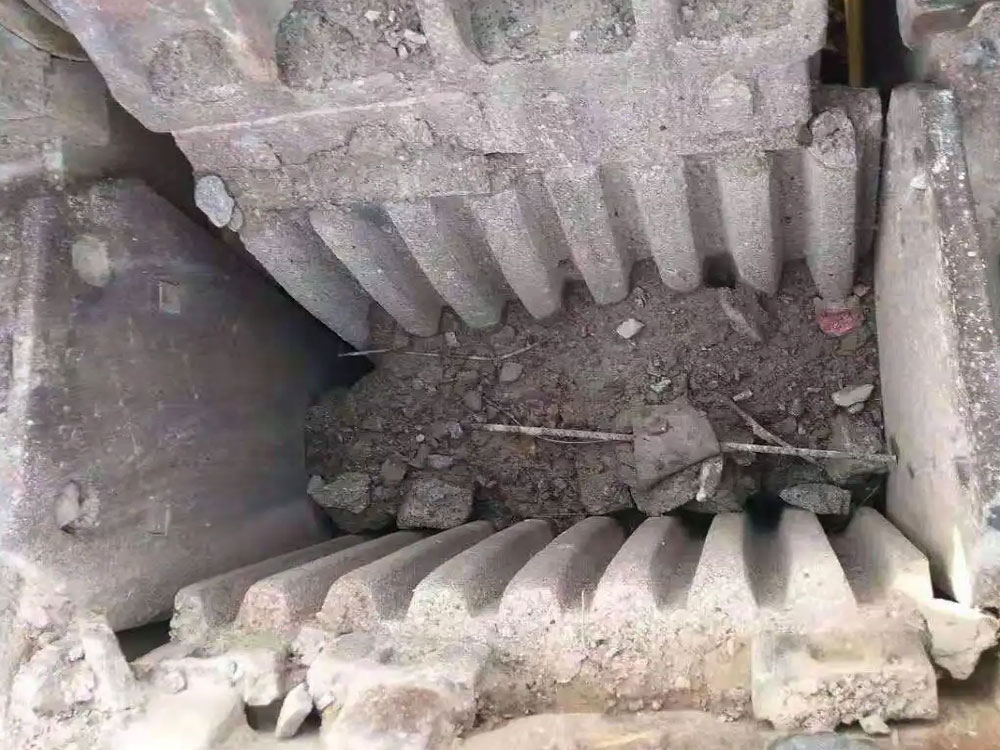

Les matériaux volumineux pénètrent dans la chambre de broyage symétrique profonde composée des mâchoires mobiles et fixes par le système d'alimentation à large ouverture situé au sommet. Lorsque la mâchoire mobile est rapprochée de la mâchoire fixe, le matériau est broyé par forte extrusion au sommet de la cavité ; lorsque la mâchoire mobile pivote vers l'arrière, le matériau incomplètement broyé retombe automatiquement au fond de la cavité sous l'effet de la gravité. Dans la partie inférieure de la chambre de broyage, le mouvement elliptique de la mâchoire mobile permet une extrusion et un broyage plus fréquents. Le produit broyé final est évacué par l'ouverture de décharge réglable située au fond, dont la taille peut être ajustée avec précision (75-200 mm) grâce au dispositif à double coin ou au système hydraulique, pour un contrôle précis de la granulométrie.

Chaque cycle de mouvement se compose de deux phases : l'extrusion et l'évacuation par gravité. L'arbre excentrique entraîne la mâchoire mobile pour terminer l'extrusion, puis se rétracte. Le matériau broyé est évacué de la chambre par gravité, tandis que de nouveaux matériaux sont ajoutés simultanément à la zone de broyage. La conception à cavité profonde et l'angle d'engrènement optimisé de 18° à 20° prolongent considérablement le temps de contrainte du matériau dans la cavité, améliorant ainsi l'efficacité du concassage individuel et réduisant le taux de retour.
La structure mécanique à plaque coudée unique et les roulements surdimensionnés renforcent la rigidité de l'équipement, tandis que le système de volant d'inertie équilibre efficacement la force d'inertie de l'arbre excentrique pour assurer la stabilité du concassage continu des matériaux de haute dureté. La conception du volant d'inertie permet également d'amortir la charge d'impact afin d'éviter d'endommager les composants principaux en cas de surcharge instantanée.

Paramètres techniques de sélection, d'exploitation et de maintenance du concasseur à mâchoires CJ613

Ouverture d'alimentation	1,300 x 1,130 mm	Poids	45,800 kg
Pouvoir	160 kW	Capacité	600 tph
Taille de l'alimentation	1,070.000 mm	Plage de réglage côté fermé	125.0 - 300.0 mm
