Concassage primaire Concasseur giratoire CG820i

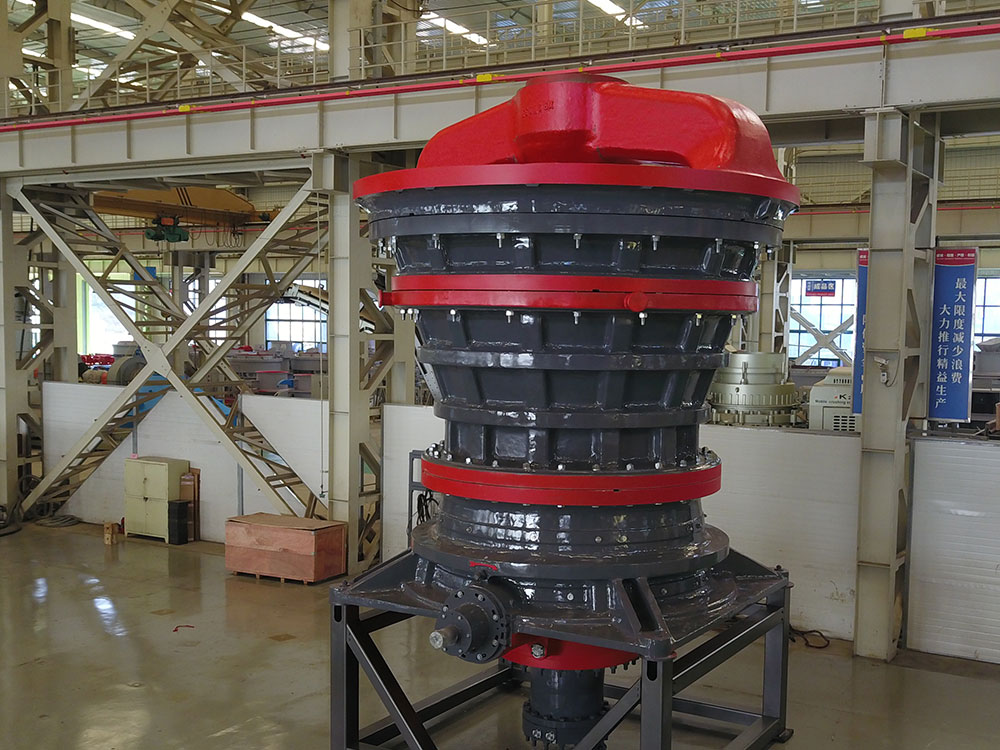

Le concasseur giratoire CG820i est un équipement de concassage alliant technologie de pointe et conception innovante. Il a démontré d'excellentes performances dans la manutention de gros morceaux. L'équipement adopte une conception unique de chemise de cône dynamique dentée, qui non seulement améliore considérablement sa capacité à concasser les roches ou minerais de grande taille, mais aussi l'efficacité du concassage grâce à des angles d'engrènement optimisés. La conception de la chemise dentée permet une meilleure adhérence du matériau et un concassage plus efficace. Parallèlement, cette conception contribue à réduire l'usure de la chemise, prolongeant ainsi sa durée de vie et réduisant les coûts de maintenance.

Materials Granit, basalte, diabase, calcaire, dolomite, minerai de fer, minerai de manganèse, minerai d'or, minerai de cuivre
Application Parcs à sable et gravier, centrales à béton, mortier sec, désulfuration de centrales électriques, sable de quartz, etc.
Capacity 1500 t/h

CONTACT NOW down load to pdf

Product Details

Product Tags

Le concasseur giratoire CG820i établit une nouvelle référence dans le domaine du concassage grossier dans les mines grâce à ses excellentes performances et à son efficacité de traitement. Sa capacité de traitement maximale, atteignant 4 000 tonnes/heure, démontre pleinement la puissance du CG820i dans les opérations de concassage. Afin de répondre aux besoins miniers en matière de concassage de gros morceaux, l'équipement est spécialement conçu pour s'adapter à l'orifice d'alimentation de 1 372 mm (54 pouces) pour les gros morceaux. Cette conception améliore non seulement la capacité de traitement de l'équipement, mais garantit également le bon déroulement de l'opération de concassage.

En termes de conception structurelle, le CG820i adopte une structure de support d'arbre principal robuste. Cette structure prend pleinement en compte les chocs et les vibrations de forte intensité lors du concassage, garantissant ainsi la stabilité et la durabilité de l'arbre principal. De plus, associé à un système d'entraînement hydraulique avancé, le CG820i assure un mouvement giratoire excentrique stable du cône de concassage. Ce mode de déplacement améliore non seulement l'efficacité du concassage, mais aussi l'uniformité de la répartition de la force de concassage, améliorant ainsi la résistance aux chocs de l'équipement.

En termes de domaines d'application, le concasseur giratoire CG820i est particulièrement adapté au concassage grossier de roches dures telles que le minerai de fer et le minerai de cuivre. Sa puissante capacité de concassage et ses performances opérationnelles stables permettent à une seule machine de remplacer plusieurs concasseurs à mâchoires traditionnels, réduisant ainsi considérablement le coût d'investissement initial. De plus, le fonctionnement continu du CG820i lui permet d'afficher un rendement extrêmement élevé sur la ligne de production de granulats de sable et de gravier, avec une augmentation de plus de 30 % par rapport aux modèles traditionnels. Cet avantage améliore non seulement la capacité de production globale de la ligne, mais apporte également des avantages économiques significatifs aux utilisateurs.

Le système hydraulique du CG820i a été conçu en tenant pleinement compte des besoins réels des utilisateurs. Comparé aux modèles à réglage mécanique traditionnels, le système hydraulique du CG820i permet de réduire le temps de réglage de l'orifice de décharge à moins de 5 minutes. Cette amélioration améliore non seulement la flexibilité de l'équipement, mais permet également aux utilisateurs de gagner beaucoup de temps et de réduire leurs coûts de main-d'œuvre. De plus, le système hydraulique prend en charge le fonctionnement à distance, permettant aux utilisateurs de contrôler l'équipement avec précision à distance, améliorant ainsi la sécurité et l'efficacité de la ligne de production.

De plus, la conception modulaire du CG820i est un atout majeur. Elle facilite non seulement le transport et l'assemblage sur site de l'équipement, mais aussi la maintenance et le remplacement des pièces. Particulièrement adaptée aux zones minières isolées, la conception modulaire réduit considérablement la difficulté d'installation et de maintenance des équipements, garantissant ainsi un fonctionnement stable de la ligne de production.

Applications du concasseur giratoire CG820i pour le concassage primaire

Pour le concassage primaire de roches dures telles que le minerai de fer et le minerai de cuivre, le CG820i peut facilement gérer des opérations de concassage à grande échelle grâce à sa puissante capacité de concassage et à sa capacité de traitement par une seule machine pouvant atteindre 4 000 tonnes/heure. Son rendement élevé permet non seulement de répondre aux besoins de concassage grossier des mines, mais aussi de remplacer directement plusieurs concasseurs à mâchoires traditionnels, réduisant ainsi considérablement les coûts d'investissement en équipements et améliorant la rentabilité globale.
Le principe de concassage laminé et le fonctionnement continu adoptés par le CG820i uniformisent la granulométrie des matériaux concassés, répondant ainsi aux besoins des mines souhaitant passer directement au processus de broyage ou d'enrichissement après le concassage grossier. Cette caractéristique améliore non seulement l'efficacité globale de la ligne de production, mais garantit également la stabilité et la fiabilité des flux de production ultérieurs.
Le CG820i est également très performant pour le concassage primaire des matières premières métallurgiques. Sa grande entrée d'alimentation (1 372 mm) s'adapte facilement aux matériaux de grandes dimensions et de forme irrégulière, garantissant ainsi la standardisation des spécifications des matières premières dès la première étape de la fusion. Cet avantage est essentiel pour améliorer l'efficacité de la fusion et réduire la consommation d'énergie.

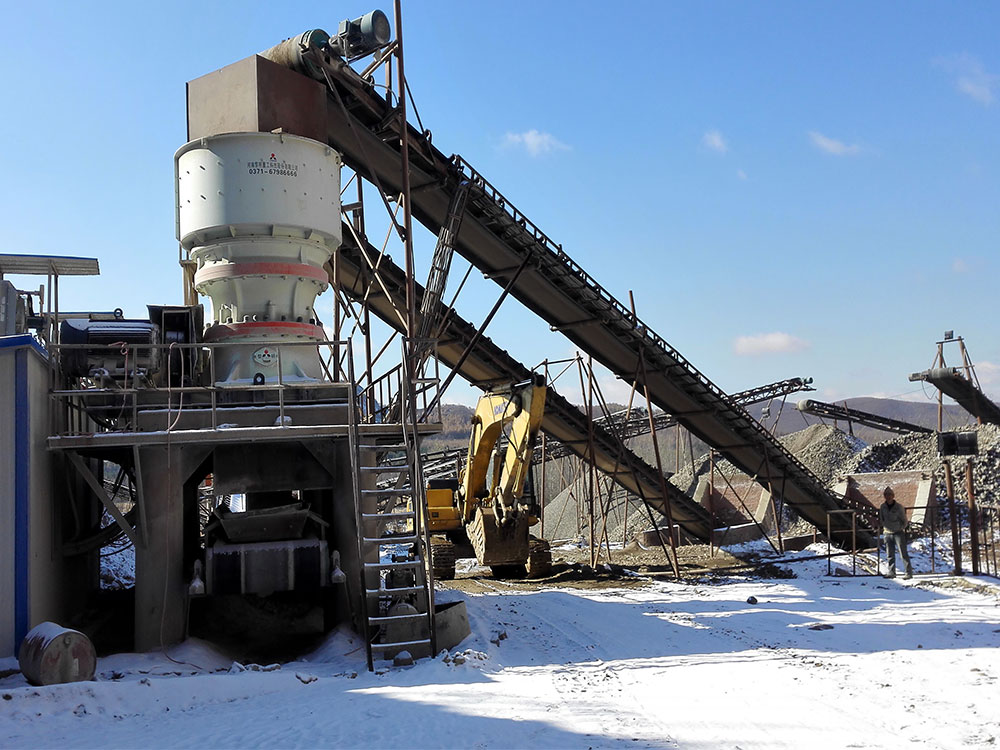

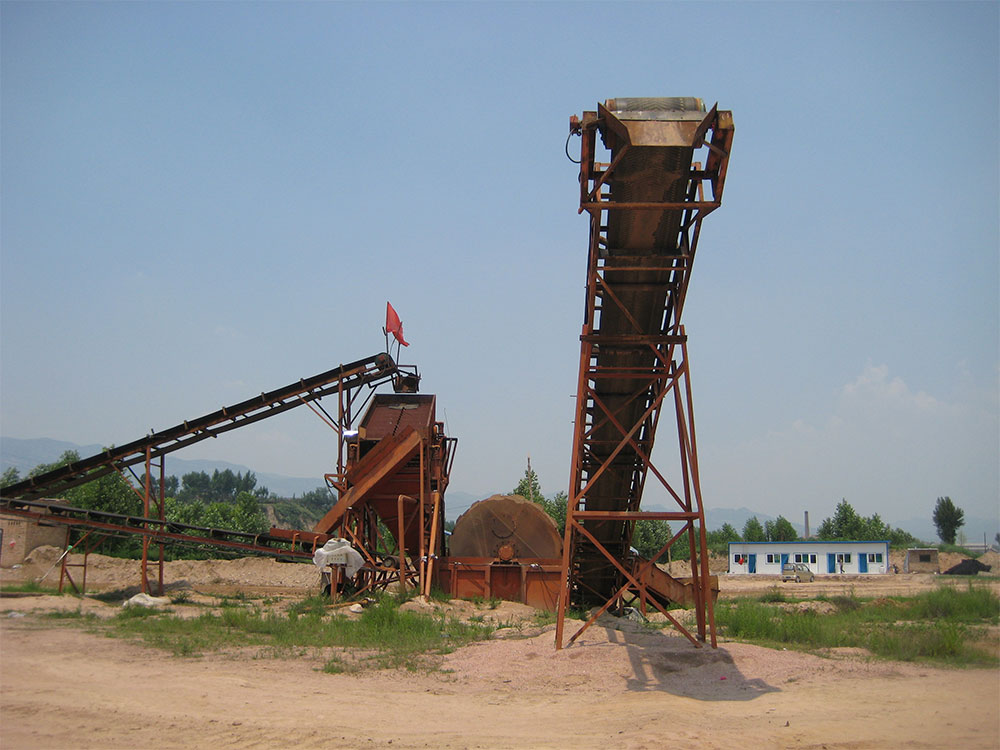

Sur la ligne de production de granulats de sable et de gravier, le CG820i atteint un rendement élevé (1 500 à 4 000 tonnes/heure) grâce au concassage par extrusion continue. Grâce à un équipement de criblage avancé, il peut améliorer considérablement l'efficacité de la ligne de production, de plus de 30 %. Cette caractéristique fait du CG820i un choix idéal pour le traitement des granulats des chaussées routières et ferroviaires. Sa capacité de concassage efficace et ses performances opérationnelles stables garantissent la qualité et le rendement des granulats, offrant une garantie solide pour la construction d'infrastructures.

De plus, le CG820i convient également au concassage de matières premières mi-dures telles que le calcaire et le gypse. Son revêtement résistant à l'usure améliore non seulement la durabilité de l'équipement, mais réduit également la fréquence de maintenance des matériaux hautement corrosifs. Cette fonctionnalité permet au CG820i d'être largement utilisé dans les réactions chimiques, la préparation de matières premières pour le ciment et d'autres domaines.

Pour le traitement des déchets solides tels que les déchets de construction et les déchets de minerai, le CG820i se distingue par son respect de l'environnement et son rendement élevé. Grâce à sa protection hydraulique contre les surcharges, l'équipement peut automatiquement évacuer les corps étrangers métalliques afin d'éviter tout dommage. De plus, grâce à son système anti-poussière, le CG820i réduit efficacement la pollution secondaire et répond aux normes de production écologique. Grâce à cette fonctionnalité, le CG820i offre de nombreuses possibilités d'application dans les domaines du traitement des déchets solides urbains et du recyclage des ressources, etc.

Concassage primaire : Avantages du concasseur giratoire CG820i

Grande capacité et capacité de manutention de matériaux en vrac

Dans le domaine des équipements de concassage, le concasseur giratoire CG820i se distingue par son excellente capacité et sa capacité de manutention de matériaux en vrac, devenant ainsi l'équipement privilégié dans de nombreuses applications industrielles. Sa capacité de traitement, pouvant atteindre 4 000 tonnes/heure, et sa large ouverture d'alimentation de 1 372 mm lui permettent de répondre facilement aux besoins de concassage de gros minerais durs (tels que le minerai de fer et le minerai de cuivre), avec un rendement nettement supérieur à celui des concasseurs à mâchoires traditionnels.

La performance du CG820i dans la manutention de gros morceaux de matériaux est indissociable du principe de concassage par laminage qu'il adopte. Grâce à l'extrusion continue, l'équipement réduit considérablement le phénomène de stagnation des matériaux pendant le concassage, garantissant ainsi une granulométrie uniforme du produit fini, la granulométrie moyenne étant maintenue à moins de 150 mm. Cette fonctionnalité améliore non seulement l'efficacité du broyage, mais réduit également la pression des processus ultérieurs, garantissant ainsi le fonctionnement stable de l'ensemble de la ligne de production.

Fonctionnement intelligent et gestion à distance

En termes d'intelligence, le concasseur giratoire CG820i intègre la plateforme numérique My Sandvik pour une surveillance en temps réel du fonctionnement de l'équipement. Grâce à cette plateforme, les utilisateurs peuvent facilement obtenir des paramètres clés tels que la température des roulements et l'état de lubrification, afin de détecter et de résoudre rapidement les problèmes potentiels. De plus, l'appareil peut générer automatiquement des rapports sur l'état de l'équipement et des recommandations de maintenance pour aider les utilisateurs à planifier judicieusement les interventions, à réduire les temps d'arrêt imprévus et à améliorer l'efficacité de la production.

Il est à noter que le CG820i prend également en charge la fonction de réglage à distance du système hydraulique. Les utilisateurs peuvent ainsi ajuster rapidement la taille de l'orifice de refoulement (de 140 à 250 mm) à distance, en fonction des besoins réels et des conditions de travail. Cette fonctionnalité améliore non seulement la flexibilité de la ligne de production, mais permet également aux utilisateurs de gagner du temps et de réduire considérablement les coûts de main-d'œuvre.

Avantages en termes de conception structurelle et de stabilité

Le concasseur giratoire CG820i associe un arbre principal robuste à un système de vérin d'équilibrage. Cette conception permet non seulement d'éviter efficacement les vibrations anormales de l'arbre principal, mais aussi de ralentir automatiquement pour protéger les composants clés en cas de surcharge, garantissant ainsi le bon fonctionnement de l'équipement dans des conditions de travail extrêmes. De plus, sa cavité profonde et son orifice d'alimentation long améliorent encore le débit de matériau. Grâce à l'utilisation de chemises en alliage résistant à l'usure, leur durée de vie peut être prolongée de 6 à 12 mois, réduisant ainsi considérablement la fréquence de maintenance.

Facilité d'entretien et sécurité

Pour un entretien facile, le concasseur giratoire CG820i est équipé d'un séparateur hydraulique et d'un contre-écrou conique amovible. Cette conception permet aux utilisateurs de remplacer facilement les bagues ou les joints sans démonter la poutre, réduisant ainsi considérablement les temps d'arrêt pour maintenance. De plus, l'équipement est équipé d'un système anti-poussière à pression positive, qui empêche efficacement la poussière de pénétrer dans les composants clés tels que les roulements. L'utilisation d'un système de lubrification centralisée réduit encore davantage le risque d'usure des composants et améliore la durabilité globale de l'équipement.

Protection de l'environnement et optimisation de la consommation d'énergie

Le concasseur giratoire CG820i affiche d'excellentes performances en termes de protection de l'environnement et de consommation d'énergie. L'équipement est équipé d'un module de réduction du bruit et d'une structure fermée anti-poussière, qui réduisent le bruit de production à moins de 85 décibels. Les émissions de poussières sont également conformes aux normes des mines vertes. De plus, par rapport aux concasseurs à mâchoires traditionnels, la consommation d'énergie unitaire du CG820i est réduite de 30 à 40 %, ce qui offre aux utilisateurs des avantages significatifs en termes de coûts d'exploitation à long terme.

Principe de fonctionnement du concasseur giratoire primaire CG820i

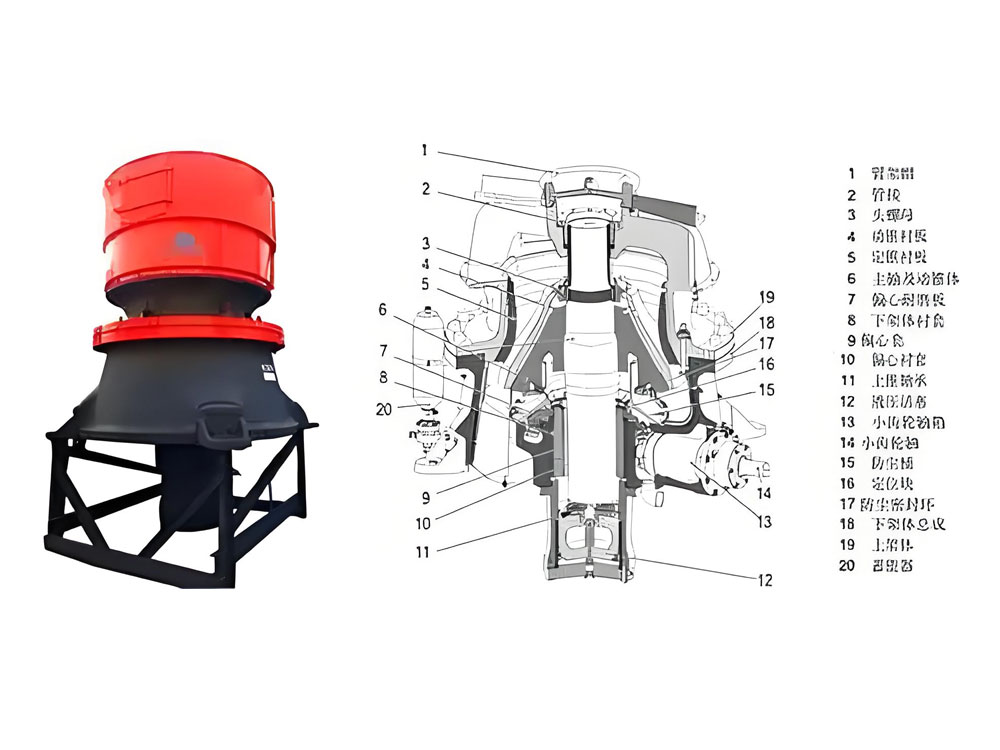

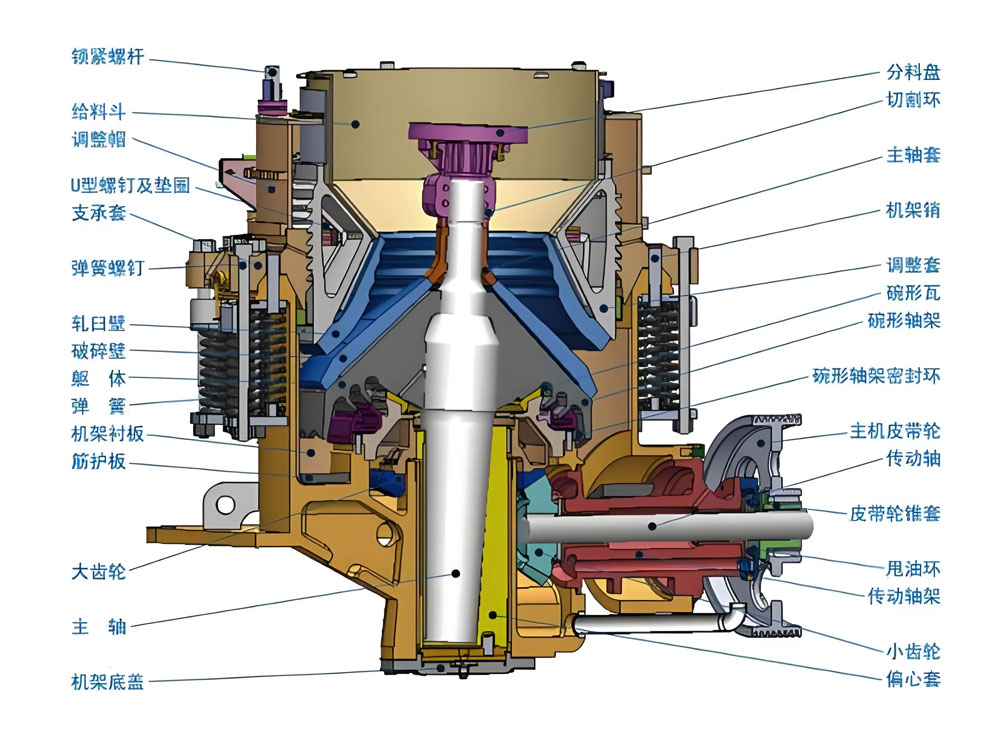

Le concasseur giratoire CG820i est un équipement de concassage performant et stable. Son principe de fonctionnement repose sur le mouvement giratoire excentrique du cône de concassage. Ce dernier est placé dans l'orifice excentrique du manchon par l'extrémité inférieure de l'arbre principal. Lorsque l'arbre principal tourne, le cône de concassage effectue un mouvement giratoire excentrique autour de l'axe de la machine. Ce mouvement crée un effet continu d'extrusion, de fendage et de pliage, soumettant le matériau à une force de concassage totale dans la chambre de concassage.
La coopération entre le cône mobile et le revêtement fixe forme une chambre de concassage progressive, où le matériau est concassé progressivement de haut en bas jusqu'à la granulométrie souhaitée. Dans ce procédé, l'extrémité supérieure de l'arbre principal est soutenue de manière stable par la bague de la traverse, tandis que l'extrémité inférieure est étroitement reliée au système d'entraînement hydraulique par un manchon excentrique afin d'assurer la stabilité de la puissance de sortie et d'éviter efficacement les vibrations anormales de l'arbre principal.
Lorsque le matériau pénètre dans la chambre de concassage, il est comprimé et impacté à plusieurs reprises par le mouvement giratoire excentrique du cône mobile. Spécialement conçu pour les matériaux difficiles à concasser, tels que les minerais durs (comme le minerai de fer), le CG820i adopte le principe du concassage laminé et concasse progressivement les matériaux jusqu'à la granulométrie requise par extrusion et impact continus. Cette méthode de concassage améliore non seulement l'efficacité du concassage, mais uniformise également la granulométrie des matériaux concassés, répondant ainsi aux exigences strictes en matière de granulométrie dans différents domaines.
Pendant le processus de concassage, la résistance à la compression du matériau diminue progressivement (par exemple, la résistance à la compression du minerai de fer est d'environ 250 MPa). Grâce au frottement et à l'extrusion mutuels entre les particules, le matériau est raffiné jusqu'à atteindre la granulométrie cible. L'angle d'engrènement formé entre le cône mobile et le revêtement du cône fixe optimise la direction de la force de concassage, soumettant ainsi le matériau principalement aux contraintes de cisaillement et de flexion, réduisant ainsi les pertes d'énergie et améliorant l'efficacité du concassage.
Le concasseur giratoire CG820i est également équipé d'un système de réglage hydraulique avancé. En ajustant la hauteur de l'arbre principal via le vérin hydraulique, la distance entre le cône mobile et le cône fixe peut être modifiée (la plage d'orifices de décharge est comprise entre 140 et 250 mm), afin de contrôler avec précision la granulométrie. Cette fonction permet à l'équipement de s'adapter avec souplesse aux différentes conditions de travail et exigences matérielles, offrant ainsi aux utilisateurs davantage de possibilités.
De plus, lorsque des corps étrangers (tels que des blocs métalliques) pénètrent dans la chambre de concassage, le système hydraulique du CG820i réagit rapidement. L'accumulateur libère la pression, ce qui provoque l'abaissement automatique du cône de broyage et l'élargissement de l'orifice de décharge, évacuant ainsi rapidement les corps étrangers et évitant ainsi tout dommage à l'équipement. Cette conception améliore non seulement la sécurité de l'équipement, mais réduit également les temps d'arrêt dus au blocage de corps étrangers, améliorant ainsi sa fiabilité et sa stabilité.
