Le concasseur à cône UH316 se distingue sur le marché des équipements de concassage par ses excellentes performances et sa flexibilité d'utilisation. Son composant principal est le concasseur à cône avancé CH430. Cette conception garantit non seulement une efficacité et une stabilité élevées de l'équipement, mais aussi une fiabilité à long terme. L'arbre principal de l'UH316 est doté d'une structure à réglage hydraulique avec deux points d'appui supérieur et inférieur. Cette conception améliore considérablement la stabilité de l'arbre principal, permettant à l'équipement de supporter des charges plus importantes pendant les opérations de concassage, tout en garantissant le bon déroulement du processus. De plus, grâce à la conception à chambre de concassage constante (CLP), l'équipement maintient la stabilité de la capacité de traitement et de la granulométrie de décharge pendant le cycle d'usure du revêtement, garantissant ainsi l'uniformité et la consistance des produits concassés.
Le réglage du type de cavité et de l'excentricité est un autre atout de l'équipement. L'UH316 prend en charge quatre configurations de manchons excentriques. Les utilisateurs peuvent choisir le type de cavité et l'excentricité appropriés en fonction des différentes exigences de concassage (concassage moyen ou fin), afin d'obtenir un contrôle précis de l'effet de concassage. Cette flexibilité permet à l'équipement d'être largement utilisé dans divers scénarios de concassage pour répondre aux besoins de différents utilisateurs. Basé sur un châssis à chenilles, le concasseur à cône UH316 offre une excellente mobilité et adaptabilité. Il intègre de multiples modules fonctionnels tels qu'un hôte de concassage, un crible vibrant et un convoyeur, et peut être rapidement déployé dans les carrières, les mines et autres lieux pour répondre aux besoins des opérations mobiles. De plus, sa conception structurelle compacte facilite la conversion des sites, réduit les coûts d'infrastructure et apporte des avantages économiques aux utilisateurs.
En termes de capacité de traitement, la production estimée du concasseur à cône UH316 est de 250 tonnes/heure (selon la dureté du matériau et la configuration de la cavité). Cette capacité de traitement efficace permet à l'équipement de gérer facilement les opérations de concassage à grande échelle, permettant ainsi aux utilisateurs de gagner du temps et de l'argent. Il est également adapté au concassage de matériaux de dureté moyenne tels que le granit et le basalte, et permet de produire des produits finis de haute qualité tels que le ballast ferroviaire et les granulats hydrostabilisés, élargissant ainsi son champ d'application. Le concasseur à cône UH316 adopte également une conception modulaire. Les utilisateurs peuvent personnaliser les paramètres du crible vibrant et du moteur en fonction des besoins réels, améliorant ainsi l'adaptabilité et la flexibilité de la ligne de production. Cette conception répond non seulement aux besoins spécifiques des utilisateurs, mais facilite également la mise à niveau et la maintenance des équipements.
Applications du concasseur à cône mobile UH316
Dans le secteur de l'exploitation minière métallurgique, le concasseur à cône UH316 est adapté au concassage secondaire et fin des minerais métalliques de dureté moyenne à élevée, tels que le minerai de fer et le minerai de cuivre. Sa puissante capacité de concassage et son contrôle précis de la granulométrie répondent aux exigences strictes du processus d'enrichissement, améliorant ainsi l'efficacité de l'enrichissement et réduisant les coûts de production. Grâce à l'optimisation du type de chambre de concassage et de la configuration de l'excentricité, l'équipement peut concasser efficacement des minerais de différentes duretés et fournir des matières premières de haute qualité pour la fusion et le traitement ultérieurs.
Le concasseur à cône UH316 est également très performant pour le traitement des minerais non métalliques tels que le granit, le basalte et le calcaire. Il peut broyer ces minerais en produits finis de granulométrie stable, fournissant ainsi une source de matières premières de haute qualité pour les granulats de construction, les matières premières pour le ciment, etc. La conception de la chambre de concassage constante et la fonction d'excentricité réglable de l'équipement lui permettent de maintenir une capacité de traitement et une granulométrie de sortie stables pendant le processus de concassage, garantissant ainsi la stabilité et la régularité de la qualité du produit fini.

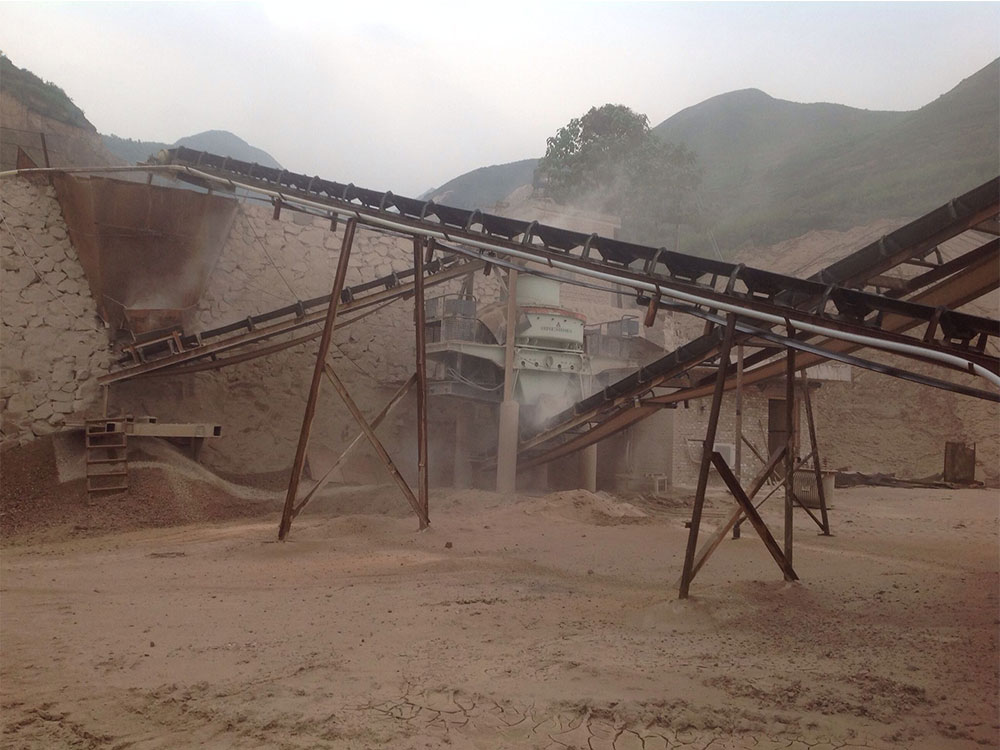

Dans la ligne de production de sable et de gravier, le concasseur à cône UH316 peut être intégré au système et utilisé conjointement avec un équipement de criblage pour le concassage cyclique. Grâce au contrôle précis de la cavité de concassage et au réglage de l'excentricité, l'équipement peut produire des agrégats de sable et de gravier conformes aux normes d'ingénierie et fournir des matériaux de construction de haute qualité pour la construction de routes, de ponts, etc. Sa capacité de traitement efficace et la qualité stable du produit fini rendent la ligne de production de sable et de gravier plus efficace et plus fiable. Dans le domaine du traitement des granulats de construction, le concasseur à cône UH316 peut fournir du sable et du gravier de granulométrie uniforme pour le béton, les couches de stabilisation d'eau, etc. Ces matières premières présentent d'excellentes propriétés physiques et une stabilité chimique optimale, garantissant la résistance et la durabilité des structures. Grâce à l'optimisation de la cavité de concassage et à l'ajustement des paramètres de concassage, l'équipement peut répondre aux exigences de différents projets de construction en termes de granulométrie et de qualité des granulats.
Dans la construction ferroviaire et routière, le concasseur à cône UH316 peut concasser des pierres dures comme le granit pour produire des matériaux d'ingénierie conformes aux normes, tels que le ballast ferroviaire et les matériaux de remplissage pour chaussées. Ces matériaux présentent des caractéristiques de résistance et de résistance à l'usure élevées, ce qui permet de répondre aux exigences élevées des chemins de fer et des routes en matière de matériaux de base. Le traitement de concassage de cet équipement garantit la qualité et la stabilité des matériaux d'ingénierie, améliorant ainsi la durée de vie et la sécurité des voies ferrées et des routes.
Dans le domaine des projets de conservation de l'eau, le concasseur à cône UH316 est utilisé pour le concassage de pierres pour les infrastructures telles que les barrages et les canaux. Il peut concasser des pierres de haute qualité répondant aux besoins des projets de conservation de l'eau pour des granulats à haute résistance. Ces pierres présentent une excellente résistance à la compression et une durabilité accrue, garantissant la stabilité et la sécurité des projets de conservation de l'eau. Grâce à son processus de concassage, cet équipement permet de fournir des granulats de haute qualité aux projets de conservation de l'eau, favorisant ainsi le développement durable de ces projets.
Dans l'industrie métallurgique, le concasseur à cône UH316 peut concasser et réutiliser des sous-produits tels que les scories métallurgiques. Grâce au concassage, ces sous-produits peuvent être transformés en ressources précieuses, favorisant ainsi le recyclage et le développement durable des ressources. Sa puissante capacité de concassage et sa flexibilité de réglage lui permettent de s'adapter aux besoins de concassage de différents matériaux auxiliaires métallurgiques.
Grâce à son châssis à chenilles et à sa conception modulaire, le concasseur à cône UH316 s'adapte rapidement aux besoins des opérations mobiles telles que les carrières et les chantiers temporaires. Sa conception compacte et sa capacité de concassage efficace permettent une conversion rapide de l'équipement d'un site à l'autre, réduisant ainsi les coûts d'infrastructure et améliorant l'utilisation des équipements et les avantages économiques. Cette capacité de fonctionnement mobile permet au concasseur à cône UH316 d'avoir de larges perspectives d'application dans de nombreux domaines.
Avantages du concasseur à cône mobile UH316
Capacité de concassage élevée et contrôle intelligent
Le concasseur à cône UH316 est unique dans l'industrie du concassage grâce à son excellente capacité de concassage à haut rendement et à sa technologie de contrôle intelligent avancée. Son composant principal est le concasseur à cône CH430. Cette conception garantit non seulement le bon fonctionnement de l'équipement, mais aussi une utilisation fiable à long terme. L'excentricité réglable et la conception de la chambre de concassage constante (CLP) permettent à l'équipement de maintenir la stabilité de la granulométrie produite pendant le cycle d'usure du revêtement, répondant ainsi à diverses exigences de processus, telles que le concassage moyen et le concassage fin.
Il est particulièrement important de noter que le concasseur à cône UH316 a considérablement amélioré sa capacité de traitement d'alimentation grâce à l'adoption d'une structure conique en « S » par rapport au modèle standard, avec une augmentation allant jusqu'à 90 %. Cette conception permet à l'équipement de produire efficacement des produits finis de haute qualité, tels que du ballast ferroviaire et des granulats de couche stabilisés à l'eau, fournissant ainsi des matières premières de haute qualité pour la construction d'infrastructures.
En termes de contrôle intelligent, le concasseur à cône UH316 est équipé du système de contrôle intelligent ASRi™. Ce système surveille en temps réel la taille des orifices de chargement et de déchargement du concasseur et ajuste automatiquement les paramètres de fonctionnement en fonction des données de surveillance afin de maintenir une efficacité optimale de l'équipement. L'affichage des données d'usure du revêtement est également intuitif, permettant aux utilisateurs de connaître l'état de l'équipement à temps et d'effectuer les opérations de maintenance et de remplacement nécessaires.
De plus, l'équipement est équipé d'un capteur de niveau automatique, qui permet de contrôler avec précision la vitesse d'alimentation et d'éviter efficacement les surcharges ou les arrêts de l'équipement, réduisant ainsi la consommation d'énergie et améliorant la rentabilité globale de l'équipement.
Système modulaire et avantages de la mobilité
La conception modulaire du concasseur à cône UH316 offre un grand confort d'utilisation. Basé sur un châssis à chenilles, l'équipement intègre les modules de concassage, de criblage et de transport, et peut être rapidement mis en service sans infrastructure fixe. Cette caractéristique rend l'UH316 particulièrement adapté aux chantiers temporaires ou aux projets miniers aux surfaces limitées, réduisant considérablement la durée de construction et les coûts d'infrastructure.
Sa conception compacte réduit l'empattement et le rayon de braquage, permettant à l'équipement de se déplacer avec souplesse sur des terrains complexes et de répondre aux exigences d'environnements de travail variés.
En termes de système de lubrification, le concasseur à cône UH316 est équipé d'une double pompe à huile (une pour l'utilisation et une pour la sauvegarde) et d'un filtre à huile à double corps. Cette conception permet de changer et d'entretenir l'équipement sans interruption, améliorant ainsi considérablement sa fiabilité et sa stabilité. De plus, l'utilisation de dispositifs de filtration magnétique prolonge considérablement la durée de vie de l'huile de lubrification et réduit les coûts de maintenance.
La conception modulaire simplifie également le remplacement des composants. Par exemple, lorsque l'usure de la chemise atteint un seuil, l'arbre principal se soulève à un espacement spécifique, permettant ainsi à l'utilisateur de planifier avec précision le cycle de maintenance et d'effectuer les opérations de remplacement et de maintenance nécessaires. Cette conception améliore non seulement l'efficacité de la maintenance de l'équipement, mais permet également aux utilisateurs de gagner un temps précieux et de réaliser des économies.
Économies d'énergie, protection de l'environnement et économie
Le concasseur à cône UH316 est également performant en matière d'économies d'énergie et de protection de l'environnement. L'utilisation de la technologie Hydrocone pour optimiser le taux de concassage permet de réduire le nombre de broyages répétés, diminuant ainsi la consommation d'énergie par unité de production. Parallèlement, l'équipement prend en charge le concassage et la réutilisation des sous-produits industriels tels que les scories métallurgiques, améliore le taux d'utilisation des ressources et favorise le développement d'une économie circulaire.
En mode concassage sur site, le concasseur à cône UH316 réduit le transport des matériaux, réduisant ainsi les coûts d'exploitation. Associé à des systèmes de contrôle d'alimentation intelligents, l'équipement peut réduire les temps de fonctionnement à vide et améliorer l'efficacité globale du travail, créant ainsi des avantages économiques pour les utilisateurs.
Principe de fonctionnement du concasseur à cône mobile UH316
Le principe de fonctionnement du concasseur à cône UH316 intègre le mécanisme de concassage par extrusion dynamique classique du concasseur à cône, ainsi que les technologies modernes de réglage hydraulique et de contrôle intelligent. Ce processus de concassage efficace et contrôlable améliore non seulement l'efficacité du concassage, mais garantit également un contrôle précis de la granulométrie du produit.
Le cœur de l'équipement réside dans la structure de support de l'arbre principal. Entraîné par un manchon excentrique, l'arbre principal entraîne le cône mobile dans un mouvement oscillant. Ce mouvement coopère avec le cône fixe fixé au châssis pour former une chambre de concassage variable. Le matériau entre par l'orifice d'alimentation supérieur du concasseur et est réparti uniformément dans l'espace annulaire entre le cône mobile et le cône fixe.
Grâce au mouvement oscillant du cône mobile, le matériau est initialement comprimé, plié et cisaillé dans la partie supérieure de la chambre de concassage, ce qui complète le concassage grossier du matériau. Grâce au mouvement continu du cône mobile, le matériau descend progressivement et pénètre dans une chambre de broyage plus étroite. Il y est soumis à une compression plus forte et est progressivement broyé jusqu'à la granulométrie souhaitée.
Le système hydraulique joue un rôle essentiel dans ce processus. Il modifie l'espacement entre le cône mobile et le cône fixe, c'est-à-dire la taille de l'orifice de décharge, en ajustant la position verticale de l'arbre principal. Ce mécanisme de réglage permet à l'équipement de contrôler la granulométrie de décharge en temps réel, selon les besoins. Lorsqu'une granulométrie plus fine est requise, le vérin hydraulique pousse l'arbre principal vers le haut afin de réduire la distance entre le cône mobile et le cône fixe ; inversement, lorsque la capacité de traitement doit être augmentée, la distance est augmentée.
L'entraînement du moteur est également un élément essentiel. Le moteur entraîne l'arbre horizontal en rotation par l'intermédiaire de la poulie, qui à son tour entraîne le manchon excentrique (manchon excentrique en cuivre) pour produire un mouvement excentrique. Ce mouvement force le cône mobile à se rapprocher ou à s'éloigner périodiquement du cône fixe selon une trajectoire oscillante, créant ainsi une extrusion et un broyage continus du matériau.
Une fois le broyage terminé, le matériau correspondant à la granulométrie requise est évacué par l'orifice de décharge, puis trié par un équipement de criblage (tel qu'un tamis vibrant) sur la couche inférieure. Le matériau surdimensionné est renvoyé vers la chambre de broyage via le système de retour pour un broyage secondaire, formant ainsi un circuit fermé. Ce processus garantit que tous les matériaux sont entièrement broyés à la granulométrie requise.
Unité de concassage mobile Concasseur à cône UH316 Paramètres techniques
| Taille d'alimentation maximale | 185 mm | Poids | 9,500 kg |
| Pouvoir | 160 kW | Longueur | 12.3 m |
| Largeur | 2.8 m | Hauteur | 5.0 m |
