Le concasseur à percussion à arbre vertical VSI5X7615 est un concasseur à percussion à arbre vertical de cinquième génération, spécialement conçu pour le concassage fin et le façonnage de matériaux de dureté moyenne à élevée tels que le granit, le basalte et le minerai de fer. Sa structure centrale, dotée d'un rotor à cavité profonde et d'une tête de décharge modulaire, permet un débit 30 % supérieur à celui des équipements traditionnels. La granulométrie maximale est de 35 mm (matériaux tendres) ou 30 mm (matériaux durs). Équipé de deux moteurs de 110 à 150 kW, il offre des capacités de traitement allant de 150 à 280 t/h (modes cascade et alimentation centrale). L'équipement dispose de modes de concassage doubles « pierre sur pierre » et « pierre sur fer » commutables librement. Le sable fini présente une forme de particules cubique, une granulométrie uniforme et un module de finesse réglable, répondant ainsi parfaitement aux normes relatives au sable de construction.

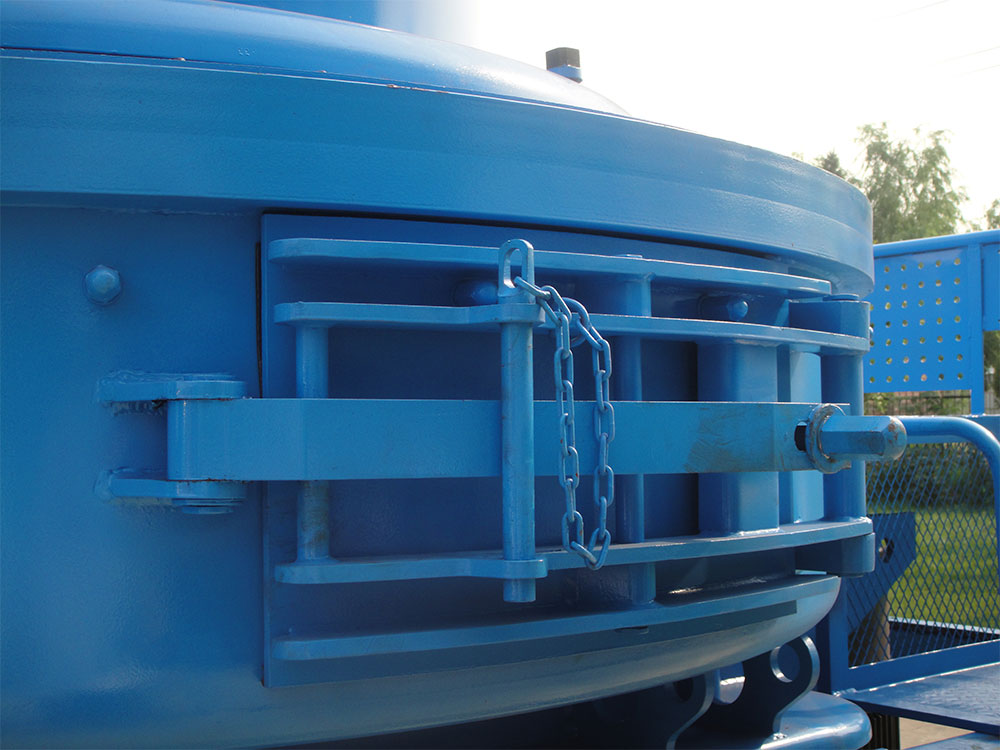

Ce modèle est équipé d'un système de lubrification à huile et d'un dispositif d'ouverture hydraulique du couvercle, permettant un fonctionnement à température constante des roulements et une maintenance rapide. La durée de vie des composants résistants à l'usure est prolongée de plus de 48 %. Principe de fonctionnement : le matériau pénètre dans le rotor à grande vitesse (1 700 à 1 900 tr/min) par l'orifice d'alimentation central, accélère puis est éjecté. Il subit de multiples impacts avec le matériau rebondissant dans la chambre vortex, formant un rideau de matériau continu avant d'être évacué par la sortie inférieure. Parmi les points forts techniques, on compte le contrôle numérique de précision de l'usinage, un système de protection de sécurité pour l'alimentation en huile complémentaire à double pompe et une fonction de démarrage du chauffage du moteur en hiver, garantissant un fonctionnement stable dans des environnements allant de -30 °C à 40 °C. Avec des dimensions de 4 100 × 2 330 × 2 300 mm et un poids total de 8,6 tonnes, il est adapté aux parcs à sable et à gravier, aux centrales à béton et aux grands projets d'infrastructure.

Les principaux atouts techniques du broyeur à sable VSI5X7615 résident dans son système de concassage hautement efficace et économe en énergie, ainsi que dans sa conception intelligente. Adoptant une structure de rotor à cavité profonde allemande, il optimise l'angle de la tête de projection et la conception du canal d'écoulement afin d'augmenter l'efficacité d'accélération du matériau de 40 % et de réduire la consommation d'énergie par unité de 15 %. Son mécanisme de commutation innovant à double mode – « pierre sur pierre » et « pierre sur fer » – sélectionne automatiquement le chemin de concassage optimal en fonction de la dureté du matériau. Pour les matériaux très durs comme le granit, le mode « pierre sur fer » renforce la force d'impact. Pour le traitement de matériaux moyennement durs comme les galets de rivière, il passe en mode « pierre sur pierre » afin de réduire la consommation de pièces d'usure. Le système de lubrification hydraulique intègre un dispositif d'alimentation en huile complémentaire à double pompe. En cas de panne de la pompe principale, la pompe de secours prend automatiquement le relais en 0,5 seconde. Associé à un module de réduction de température refroidi par eau, ce système garantit une température des roulements stable en dessous de 60 °C. Le système de contrôle numérique surveille en permanence les vibrations du rotor (≤ 4,5 mm/s) et les fluctuations de courant (± 5 %). En cas de détection de paramètres anormaux, le broyeur ajuste automatiquement le débit d'alimentation et déclenche une alarme, évitant ainsi tout risque de blocage de la machine. Un réchauffeur de réservoir d'huile de 2 kW spécialement configuré pour le fonctionnement hivernal peut augmenter la température du lubrifiant au-dessus de 15 °C en 10 minutes dans des environnements à -25 °C, garantissant ainsi un démarrage fiable à basse température.

Équipement clé des lignes de production de sable et de gravier modernes, le broyeur à sable VSI5X7615 présente une grande valeur d'application dans de nombreux secteurs industriels grâce à ses performances de concassage exceptionnelles et à sa conception intelligente. Dans l'industrie des matériaux de construction, il transforme des roches dures comme le granit et le basalte en sable manufacturé de haute qualité, de 0 à 5 mm. La valeur concassée du sable fini est inférieure à 12 %, répondant ainsi parfaitement aux exigences en granulats des bétons C50 et supérieurs. Dans les opérations minières, sa capacité de traitement de 150 à 280 t/h concasse efficacement les minerais métalliques comme le fer et le cuivre. En ajustant la vitesse du rotor (1 700 à 1 900 tr/min), il assure un contrôle précis de la granulométrie de 3 à 8 mm, fournissant une matière première uniforme pour le traitement des minéraux. Dans les projets d'infrastructure, le sable et le gravier cubiques produits par cet équipement présentent des arêtes vives lors de la pose de dalles de voies ferrées à grande vitesse. Cela améliore la résistance de l'adhérence du ciment de 18 % et réduit considérablement les taux de rupture du ballast. Dans un souci de durabilité environnementale, le système de lubrification à l'huile de ce modèle réduit la consommation de graisse de 80 % par rapport à une lubrification à la graisse traditionnelle. Grâce à son système de dépoussiérage fermé, les niveaux d'émission de poussière restent inférieurs à 20 mg/m³, ce qui répond aux normes d'exploitation minière verte. De plus, sa structure modulaire permet une relocalisation rapide pour les opérations sur site. Une seule unité peut réaliser l'ensemble du processus, du concassage et du façonnage à la production de sable, ce qui la rend particulièrement adaptée aux projets dispersés comme les barrages hydroélectriques et la construction de routes municipales.

Double mode « pierre sur pierre » et « pierre sur fer » ! Le broyeur à sable VSI5X7615 offre une grande flexibilité d'adaptation. Applications

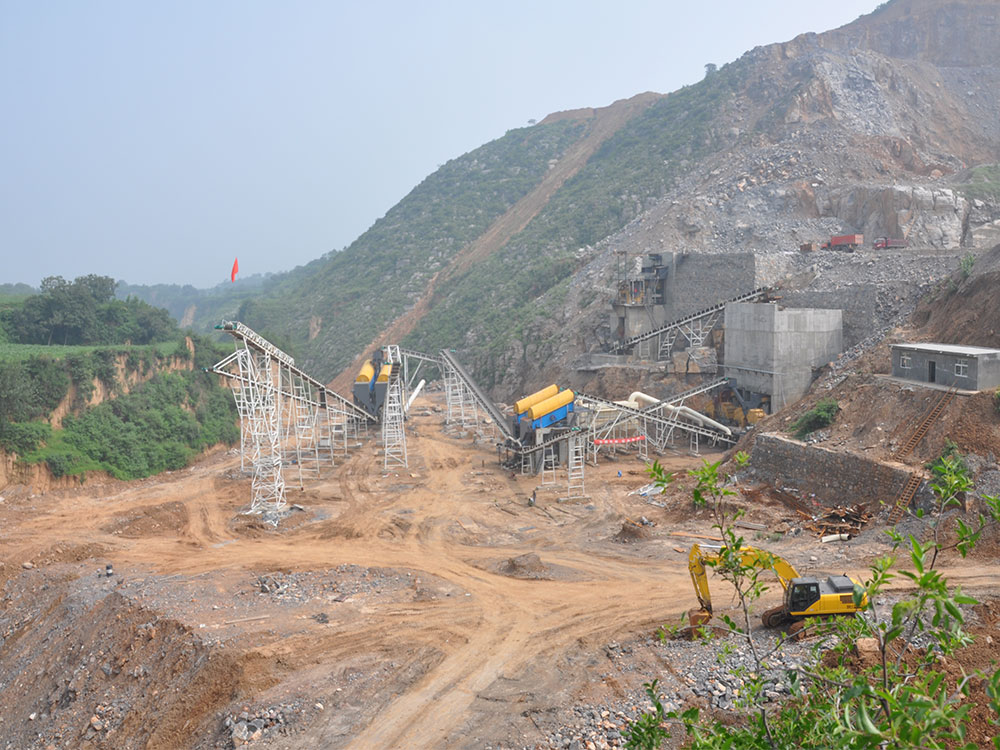

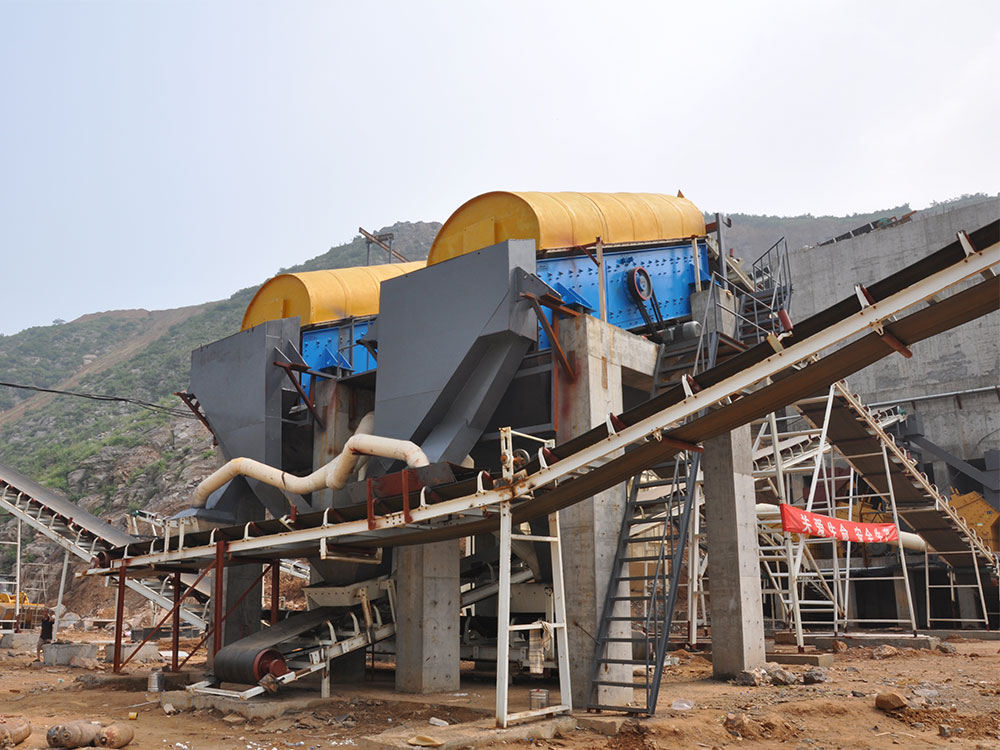

1. Production de granulats

Cet équipement est au cœur des lignes de production de sable manufacturé. Il transforme les roches dures telles que le granit et le basalte en sable manufacturé de haute qualité, dont la granulométrie varie de 0 à 5 mm. La valeur de concassage du sable fini est inférieure à 12 %, ce qui répond parfaitement aux exigences des granulats pour les bétons de grades C50 et supérieurs. Sa forme cubique améliore de 18 % la force de liaison entre le sable/gravier et le ciment, réduisant ainsi considérablement le taux de rupture du ballast. Il est largement utilisé dans la construction de gratte-ciel, les projets municipaux et la construction de ponts.

2. Mines et traitement des minerais métalliques

Dans le secteur des mines métalliques, le broyeur à sable VSI5X7615 concasse efficacement le minerai de fer, le minerai de cuivre et autres scories. En ajustant la vitesse du rotor (1700-1900 tr/min), il permet un contrôle précis de la granulométrie entre 3 et 8 mm, fournissant ainsi des matières premières uniformes pour le traitement des minéraux. Ses pièces d'usure, fabriquées à partir de matériaux américains, prolongent leur durée de vie de 48 %, ce qui le rend particulièrement adapté au concassage fin de matériaux hautement abrasifs.

3. Projets d'infrastructures de transport

Cet équipement fournit des granulats de qualité supérieure pour les projets ferroviaires à grande vitesse et les autoroutes. Son sable et son gravier cubiques, aux arêtes et aux angles vifs, améliorent considérablement la stabilité du ballast lors de la pose des dalles de voie. Pour les projets d'infrastructures de grande envergure, sa conception modulaire permet un déplacement rapide, une seule unité pouvant réaliser l'ensemble du processus de concassage et de mise en forme.

4. Projets hydroélectriques et environnementaux

Pour la construction de barrages hydroélectriques, le sableur VSI5X7615 transforme les galets de rivière et le sable altéré en un sable fini de granulométrie uniforme, répondant aux exigences de résistance du béton de masse. Son système de dépoussiérage fermé maintient les émissions en dessous de 20 mg/m³, conformément aux normes d'exploitation minière verte.

5. Centrales à béton et mortier sec

Le sable mécanique produit par cet équipement présente un module de finesse réglable, s'adaptant précisément aux exigences de formulation des différentes qualités de béton. Pour la production de mortier sec, sa faible teneur en poudre de roche (intelligemment contrôlable) réduit l'utilisation d'additifs et les coûts de production.

6. Traitement des déchets métallurgiques et industriels

Cet équipement concasse les déchets industriels tels que les scories d'acier et les débris de construction, permettant ainsi le recyclage des ressources. Son mode « pierre sur fer » augmente l'efficacité de concassage de 30 % pour les matériaux à haute dureté comme les scories métallurgiques, tandis que le système de lubrification à huile fluide réduit la consommation de graisse de 80 %, répondant ainsi aux exigences environnementales.

Double mode « pierre sur pierre » et « pierre sur fer » ! Le broyeur à sable VSI5X7615 offre une grande flexibilité d'adaptation. Avantages

Le broyeur à sable VSI5X7615, concasseur à percussion à arbre vertical de cinquième génération, présente des avantages techniques significatifs pour la production de granulats de construction. Doté d'un rotor à cavité profonde de conception allemande, il optimise l'angle de la tête de projection et la conception du canal d'écoulement pour augmenter l'efficacité d'accélération du matériau de 40 % tout en réduisant la consommation d'énergie par unité de 15 %. Le mécanisme innovant de commutation bimode de l'équipement, passant des modes « pierre sur pierre » à « pierre sur fer », sélectionne automatiquement le chemin de concassage optimal en fonction de la dureté du matériau. Pour le traitement de matériaux très durs comme le granit, le mode « pierre sur fer » renforce la force d'impact. Pour les matériaux de dureté moyenne comme les galets de rivière, il passe en mode « pierre sur pierre » afin de réduire la consommation de pièces d'usure. Le module de finesse du sable concassé reste inférieur à 12 %, répondant ainsi pleinement aux normes d'agrégats pour le béton C50+. Le système de lubrification hydraulique intègre deux pompes à huile complémentaires ; en cas de panne de la pompe principale, la pompe de secours prend automatiquement le relais en 0,5 seconde. Associé à un module de réduction de température refroidi par eau, ce système maintient la température des roulements en dessous de 60 °C, garantissant un fonctionnement stable dans des environnements allant de -25 °C à 40 °C. Le système de contrôle numérique surveille en permanence les vibrations du rotor (≤ 4,5 mm/s) et les fluctuations de courant (± 5 %). En cas d'anomalies de paramètres, il ajuste automatiquement le débit d'alimentation et déclenche des alarmes pour éviter tout calage. Le réchauffeur de réservoir de 2 kW, adapté à l'hiver, chauffe rapidement l'huile de lubrification à plus de 15 °C en 10 minutes, garantissant ainsi des performances de démarrage à froid fiables. Sa structure modulaire permet un déplacement rapide pour les opérations sur site. Une seule unité assure l'ensemble du processus, du concassage et du façonnage à la production de sable, ce qui la rend particulièrement adaptée aux projets d'ingénierie décentralisés. Les fonctionnalités intelligentes et écologiques du sableur VSI5X7615 renforcent encore son avantage concurrentiel. Équipé d'un système de contrôle numérique de précision, il utilise des capteurs haute précision pour surveiller en temps réel les vibrations du rotor (≤ 4,5 mm/s) et les fluctuations de courant (± 5 %). En cas d'anomalies de paramètres, il ajuste automatiquement le débit d'alimentation et déclenche une alarme, prévenant ainsi efficacement les risques de surcharge de l'équipement. Son système de lubrification hydraulique innovant utilise une alimentation en huile complémentaire à double pompe. En cas de panne de la pompe principale, la pompe de secours prend le relais en 0,5 seconde. Associé à un module de réduction de température refroidi par eau, il contrôle avec précision les températures des roulements en dessous de 60 °C, garantissant un fonctionnement stable dans des environnements extrêmes allant de -25 °C à 40 °C. Un réchauffeur de réservoir d'huile de 2 kW spécialement configuré pour l'hiver peut porter la température du lubrifiant à plus de 15 °C en 10 minutes, améliorant ainsi considérablement la fiabilité opérationnelle dans les régions froides. Pour des raisons environnementales, ce modèle utilise un système de dépoussiérage fermé pour maintenir les émissions de poussières à moins de 20 mg/m³, répondant ainsi aux normes d'exploitation minière verte. Son système de lubrification à huile fluide réduit la consommation de graisse de 80 % par rapport à une lubrification à la graisse traditionnelle, tandis que le système d'auto-circulation d'air minimise efficacement les nuisances sonores. Sa structure modulaire permet une relocalisation rapide pour les opérations sur site. Une seule unité gère l'ensemble du processus, du concassage et du façonnage à la production de sable, ce qui la rend particulièrement adaptée aux projets dispersés comme les barrages hydroélectriques et les routes municipales. Cela réduit considérablement les investissements en équipement et les coûts d'exploitation des entrepreneurs.

Double mode « pierre sur pierre » et « pierre sur fer » ! Le broyeur à sable VSI5X7615 offre une grande flexibilité d'adaptation. Principe de fonctionnement

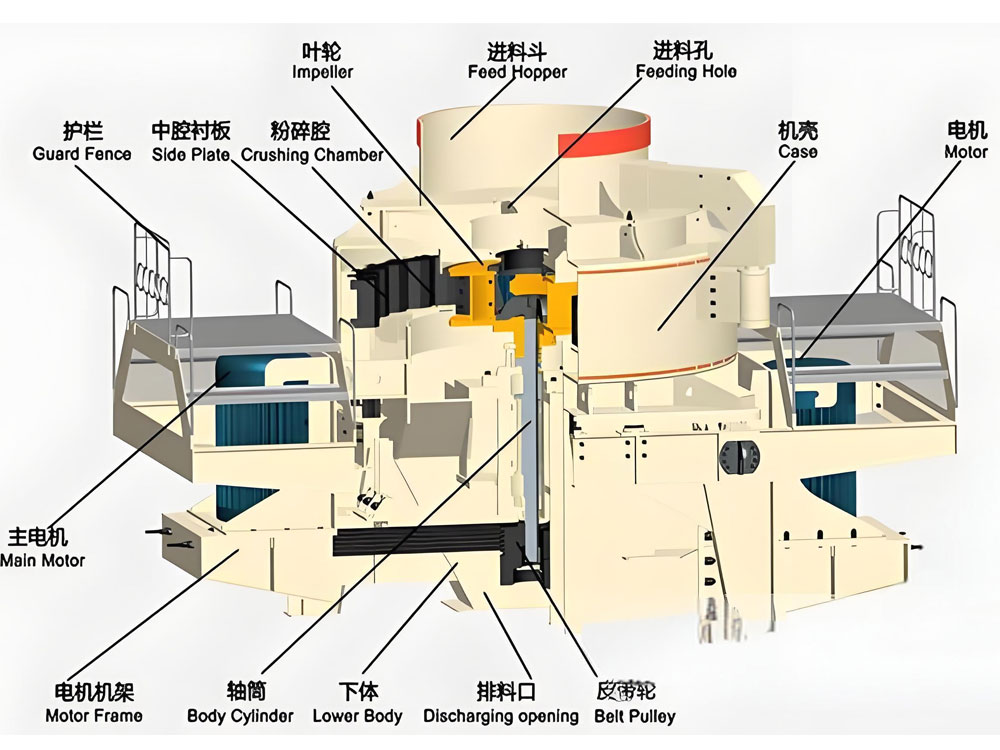

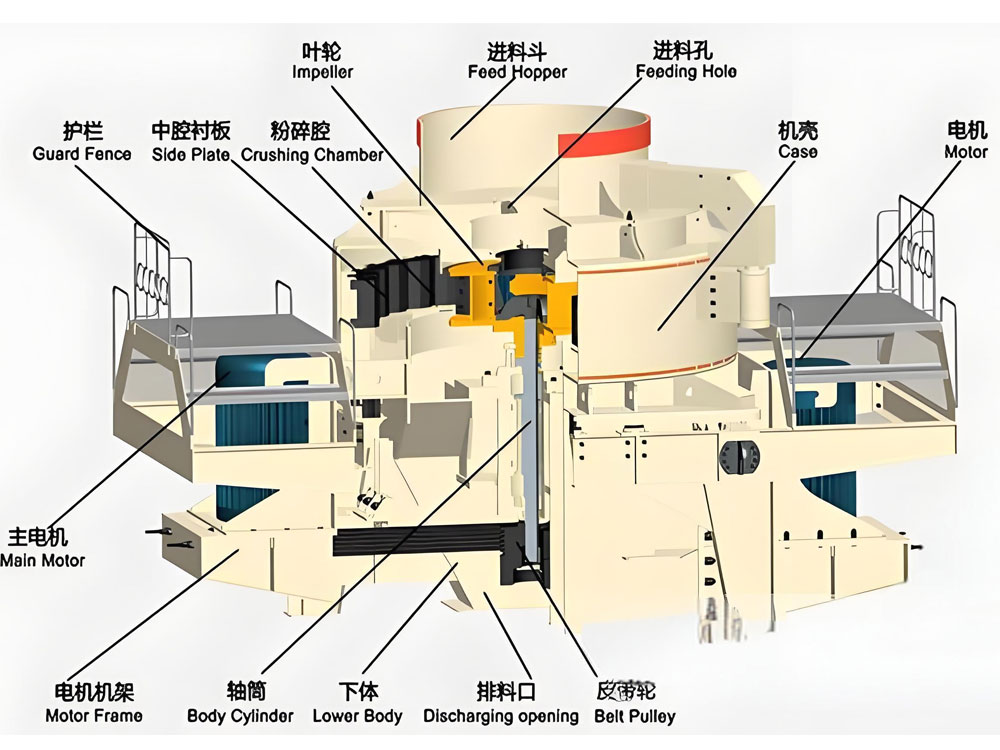

Le broyeur à sable VSI5X7615 est un équipement de production de sable à haut rendement utilisant le principe du concassage par impact à arbre vertical. Son mécanisme de fonctionnement repose sur un système de concassage double mode combinant les procédés « pierre sur pierre » et « pierre sur fer ». Le matériau pénètre dans le rotor à grande vitesse (1 700-1 900 tr/min) par l'entrée d'alimentation centrale. Accéléré par la force centrifuge jusqu'à des dizaines de fois l'accélération gravitationnelle, il est éjecté pour former un rideau d'impact continu avec rebondissement du matériau dans la chambre vortex. Cet équipement optimise les trajectoires de concassage pour différents matériaux en alternant entre les modes d'alimentation en cascade et centrale. Le matériau pénètre dans le distributeur par la trémie d'alimentation et se divise en deux flux : 70 % pénètrent dans la roue centrifuge rotative à grande vitesse, tandis que 30 % forment un flux circulaire en cascade. Le matériau à l'intérieur de la roue centrifuge accélère jusqu'à 60-75 m/s en 0,1 seconde, déclenchant ainsi le premier impact avec le flux en cascade. Le matériau éjecté à grande vitesse subit un impact secondaire contre le revêtement de la chambre vortex (mode pierre sur pierre) ou les plaques d'impact métalliques (mode pierre sur fer), créant un triple effet de concassage : « matériau-matériau-revêtement ». Après 2 à 4 impacts dans la chambre, la granulométrie passe de 35 mm à 0-5 mm. Le matériau concassé est évacué par la sortie inférieure, soumis à un crible vibrant, les produits qualifiés entrant dans la zone des produits finis, tandis que les matériaux surdimensionnés sont recyclés pour être retraités.

Double mode « pierre sur pierre » et « pierre sur fer » ! Le sableur VSI5X7615 s'adapte parfaitement. Caractéristiques techniques

matériau souple	35mm	Matériau dur	30mm
Cascade et alimentation centrale	150-280 t/h	Alimentation centrale	70-140 t/h
Vitesse de broche	1700-1900 r/min	Pouvoir	75×2 kw
