Le concasseur à cône CS420, équipement de concassage de taille moyenne aux excellentes performances, présente des avantages uniques en termes de capacité de traitement et d'efficacité de concassage. Il est disponible en deux types : standard et à tête courte pour le concassage fin. La capacité de traitement du modèle standard varie de 22 à 128 tonnes/heure, ce qui le rend adapté au concassage de matériaux de dureté moyenne. Le modèle à tête courte pour le concassage fin est plus puissant, avec une capacité de traitement de 70 à 168 tonnes/heure, particulièrement adapté aux matériaux de dureté élevée ou nécessitant un concassage fin. De plus, la taille de l'ouverture d'alimentation de l'équipement est différente : le modèle standard est ≤ 135 mm, le modèle à tête courte ≤ 240 mm, certains modèles acceptant même des matériaux de plus de ≤ 369 mm, élargissant ainsi son champ d'application. Le concasseur à cône CS420 excelle également dans le réglage de l'ouverture et du débit de décharge. Grâce à une large plage de réglages de l'ouverture de décharge, de 4 à 38 mm, les utilisateurs peuvent s'adapter à leurs besoins. La taille de décharge peut être contrôlée entre 3 et 64 mm, ce qui garantit l'uniformité de la granulométrie du produit concassé et la stabilité de la qualité. Cet avantage est dû à la technologie de concassage laminaire adoptée par l'équipement, grâce à l'optimisation du type de cavité et de la fréquence du pendule. Cette technologie améliore non seulement l'efficacité du concassage, mais réduit également efficacement la proportion de particules en aiguilles, permettant ainsi un concassage plus conforme à la demande du marché.

Afin de répondre aux besoins des différents matériaux et conditions de travail, le concasseur à cône CS420 prend en charge diverses configurations de cavité, telles que ultra-grossière, moyenne-grossière, fine, etc. Les utilisateurs peuvent choisir le type de cavité approprié en fonction de la dureté et de la granulométrie des matériaux afin d'obtenir un broyage optimal et des avantages économiques.

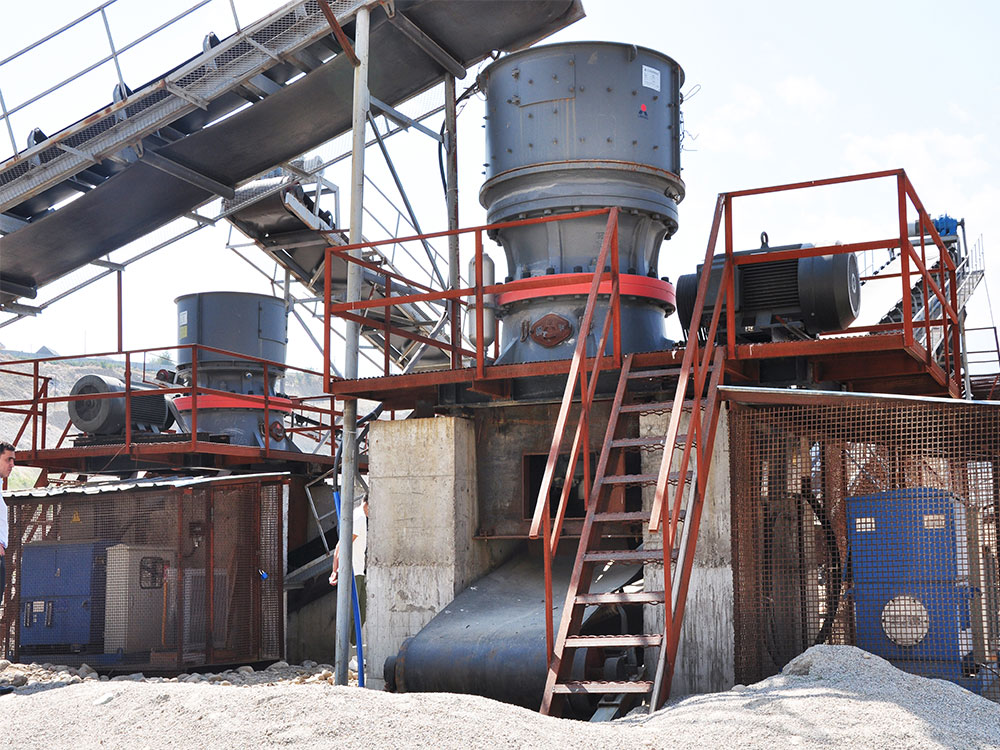

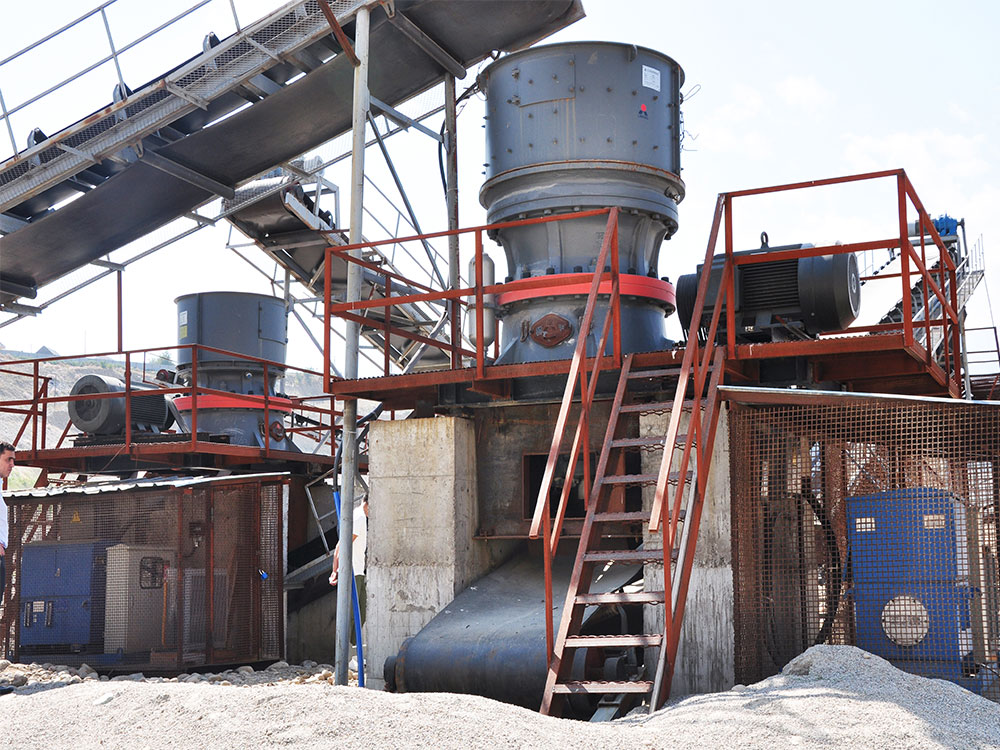

En termes de conception, le concasseur à cône CS420 adopte une conception hydraulique monocylindre. Cette conception innovante simplifie non seulement la structure de l'équipement, mais intègre également un réglage hydraulique de l'ouverture de décharge et une protection contre les surcharges. L'ouverture de décharge peut être réglée rapidement et facilement, améliorant ainsi considérablement l'efficacité du travail. En cas de surcharge, le système hydraulique active automatiquement le mécanisme de protection pour éviter tout dommage, garantissant ainsi la sécurité et la stabilité de la production. En pratique, le concasseur à cône CS420 est souvent associé à un concasseur à mâchoires (par exemple, PE600×750) ou à une sableuse (par exemple, DLKZS1314) pour former une ligne de concassage multi-étages. Cette combinaison améliore non seulement l'efficacité du concassage, mais garantit également la stabilité et la continuité du processus. Le concasseur à mâchoires, équipement de concassage principal, concasse les matériaux de grande taille en plus petits morceaux, puis ces matériaux sont introduits dans le concasseur à cône CS420 pour un concassage plus fin. Enfin, la sableuse transforme les matériaux finement concassés en sable ou en pierre répondant aux exigences. Une telle ligne de concassage à plusieurs étages améliore non seulement l'efficacité de la production, mais garantit également la qualité et la répartition granulométrique des produits.

Concasseur à cône CS420 : un outil de concassage à grande capacité d'alimentation et à haute capacité de production. Applications

Industrie minière : Le minerai est généralement très dur et doit être concassé à la granulométrie appropriée pour son traitement ultérieur. Grâce à sa conception robuste, le concasseur à cône CS420 est capable de concasser facilement le minerai de fer, le minerai de cuivre, le calcaire et d'autres minerais de dureté élevée. Son mécanisme de concassage optimisé garantit une efficacité de concassage élevée et une qualité de produit stable, garantissant ainsi une production fiable aux entreprises minières. Pendant le processus d'extraction, le concasseur à cône CS420 est non seulement capable de traiter des minerais de différentes duretés, mais il est également capable d'ajuster le type de chambre de concassage et la fréquence du pendule en fonction des besoins réels pour optimiser l'effet de concassage. Cette flexibilité rend le concasseur à cône CS420 extrêmement précieux dans l'industrie minière. Industrie des matériaux de construction : Les granulats et le sable sont des matériaux indispensables à la construction de bâtiments, de routes, de ponts et d’autres infrastructures. Le concasseur à cône CS420 est capable de concasser tous types de roches et de déchets de construction et de les transformer en granulats et en sable répondant aux exigences. Sa capacité de concassage efficace et la qualité stable de ses produits finis répondent à la demande de matières premières de haute qualité dans l’industrie des matériaux de construction. Dans ce secteur, le concasseur à cône CS420 constitue généralement une ligne de concassage multi-étages avec concasseur à mâchoires et sableuse pour un concassage efficace et un contrôle granulométrique des matériaux. Cette combinaison améliore non seulement l’efficacité de la production, mais garantit également une qualité et une granulométrie des produits conformes à la demande du marché.
Industrie métallurgique : Le concassage des matières premières métallurgiques est une étape importante du processus de fusion. Le concasseur à cône CS420 est capable de concasser toutes sortes de matières premières métallurgiques à la granulométrie appropriée, améliorant ainsi l’efficacité de la fusion et la qualité des produits. Les utilisateurs peuvent choisir le type de cavité adapté à l'opération de concassage en fonction de la dureté et de la granulométrie des matériaux afin d'obtenir un broyage optimal et des avantages économiques. Le concasseur à cône CS420 adopte une conception hydraulique monocylindre. Cette conception innovante simplifie non seulement la structure de l'équipement, mais intègre également un réglage hydraulique de l'ouverture de décharge et une protection contre les surcharges. L'ouverture de décharge peut être réglée rapidement et facilement, ce qui améliore considérablement l'efficacité du travail. En cas de surcharge, le système hydraulique active automatiquement le mécanisme de protection pour éviter tout dommage, garantissant ainsi la sécurité et la stabilité de la production. En pratique, le concasseur à cône CS420 est souvent associé à un concasseur à mâchoires (par exemple, PE600×750) ou à une sableuse (par exemple, DLKZS1314) pour former une ligne de concassage multi-étages.

Concasseur à cône CS420 : un outil de concassage à grande capacité d'alimentation et à haute capacité de production. Avantages

Traitement efficace et adaptabilité

Cette installation de concassage a été conçue pour offrir une efficacité de traitement élevée et une grande flexibilité de réglage. Le modèle standard offre une large gamme de capacités, de 22 à 128 tonnes/heure, tandis que le modèle de concassage fin à tête courte est encore plus puissant, avec une capacité de 70 à 168 tonnes/heure. Grâce à l'optimisation de certaines configurations, la capacité de l'installation peut même atteindre 1 270 t/h, répondant ainsi parfaitement aux besoins des opérations de concassage à grande échelle.

Afin de s'adapter aux différentes caractéristiques des matériaux et exigences de concassage, l'installation prend en charge diverses configurations de chambre, telles que les modèles standard et à tête courte. Cette flexibilité lui permet de s'adapter facilement à divers scénarios d'application, du concassage grossier au concassage fin. De plus, son ouverture de décharge est réglée par un système hydraulique avancé offrant une large plage de réglage de 4 à 38 mm, garantissant ainsi un contrôle précis de la taille de décharge entre 3 et 64 mm, répondant ainsi aux besoins de l'utilisateur pour une large gamme de granulométries.

Concassage laminaire et garantie de granulométrie de haute qualité

En termes de principe de concassage, la machine adopte une conception optimisée de la cavité et de la fréquence pendulaire pour un concassage multicouche. Ce type de concassage améliore non seulement l'efficacité du concassage, mais réduit également considérablement la proportion de particules en aiguilles, ce qui rend la décharge plus uniforme et plus cubique. Cette caractéristique rend l'équipement particulièrement adapté à la production de granulats de sable et de gravier de haute qualité et peut répondre aux exigences élevées des utilisateurs en matière de granulométrie du produit fini.

Système hydraulique avancé et garantie de sécurité

L'équipement adopte une conception hydraulique monocylindre intégrant diverses fonctions telles que le réglage de l'ouverture de décharge, la protection contre les surcharges et le nettoyage automatique de la cavité. Cette conception simplifie non seulement le processus d'utilisation, mais améliore également la réactivité de l'équipement. La pression de service du système hydraulique est comprise entre 0,3 et 0,5 MPa, ce qui garantit un fonctionnement stable de l'équipement. L'équipement est également équipé d'un manomètre différentiel à double aiguille pour surveiller l'état du filtre en temps réel, garantissant ainsi un fonctionnement propre et efficace du système hydraulique.

En termes de sécurité, l'équipement offre d'excellentes performances. En cas de conditions anormales, telles qu'un excès de fer, l'équipement libère automatiquement les corps étrangers et rétablit l'orifice de refoulement, évitant ainsi tout dommage. De plus, l'équipement est équipé d'une protection contre la mise hors tension automatique et d'une fonction d'alarme déclenchée en cas de conditions de fonctionnement anormales, ce qui garantit la sécurité de l'opérateur et un fonctionnement stable de l'équipement.

Structure fiable et entretien aisé

Conception structurelle : l'équipement adopte une broche de grand diamètre et une structure en acier moulé, capables de résister à des charges d'impact élevées et garantissant stabilité et durabilité. Le système de transmission par engrenages utilise des engrenages coniques de haute précision, qui non seulement sont silencieux, mais offrent également une longue durée de vie, réduisant ainsi les coûts de maintenance.

La machine excelle également en termes de maintenance. Tous les composants clés, tels que le cône mobile et le cône fixe, sont démontables par le haut ou par le côté, ce qui simplifie et optimise les opérations de maintenance. De plus, la machine est équipée d'un système de lubrification à huile fine indépendant, qui assure une double protection des roulements et prolonge sa durée de vie.

Économies d'énergie et faibles coûts d'exploitation

La machine excelle également en termes de consommation d'énergie. La puissance standard du moteur est de 90 kW, tandis que le modèle haute capacité prend en charge des configurations de moteur de 75 à 400 kW. Cette conception garantit non seulement une puissance de sortie suffisante, mais aussi une consommation d'énergie réduite. Concrètement, cet équipement permet de réduire considérablement les coûts d'exploitation et d'améliorer la rentabilité.

Concasseur à cône CS420 : un outil de concassage à grande capacité de production et à débit élevé. Principe de fonctionnement

Cette installation de concassage adopte une structure monocylindrique unique et son principe de fonctionnement repose principalement sur le principe du concassage par extrusion pour le concassage des matériaux. Dans cette conception sophistiquée, le cône mobile joue un rôle crucial. Il effectue une série de mouvements oscillatoires rotatifs périodiques, entraînés par un manchon excentrique de conception avancée. Ce mouvement crée une puissante zone de concassage entre le cône mobile et le cône fixe. Tout matériau entrant dans la chambre de concassage est soumis à un impact puissant et à une action de concassage, pour un concassage efficace.
Pour entraîner ce mécanisme de concassage complexe, le moteur est étroitement relié au manchon excentrique par une poulie ou un accouplement, assurant une rotation fluide et efficace du manchon. La rotation du manchon excentrique entraîne l'arbre principal et le cône dans un mouvement pendulaire autour d'un point fixe. Ce mouvement entraîne un rapprochement ou un éloignement périodique de la surface du cône, permettant ainsi un broyage continu des matériaux.
Les matériaux pénètrent dans la chambre de broyage par le haut du concasseur. Dès leur entrée, ils sont soumis à de fortes forces de compression, de flexion et de broyage entre le cône mobile et le cône fixe. Ces forces combinées permettent de broyer progressivement les matériaux en particules plus fines. Une fois que les matériaux atteignent la granulométrie requise, ils sont évacués en douceur par gravité par l'orifice de décharge inférieur du concasseur. Les matériaux inférieurs restent dans la chambre de broyage pour un broyage ultérieur jusqu'à ce qu'ils atteignent la granulométrie requise. Le concasseur est également équipé d'un mécanisme de compression à ressort intégré. L'objectif principal de cette conception est de protéger l'équipement des matériaux incassables. Si des corps étrangers durs (tels que des pièces métalliques) pénètrent accidentellement dans la chambre de broyage, le ressort est comprimé et déformé, élargissant ainsi l'ouverture de décharge, permettant ainsi leur évacuation en douceur et évitant ainsi d'endommager l'équipement. Globalement, cette installation de concassage permet un concassage rapide et efficace des matériaux grâce à sa structure monocylindre unique et à son principe de concassage par extrusion. Son mécanisme de compression à ressort intégré garantit également un fonctionnement stable de l'équipement. Qu'il s'agisse de minerais durs ou d'autres types de matériaux, cette installation de concassage affiche d'excellentes performances et une grande fiabilité.

Concasseur à cône CS420 : un outil de concassage avec une grande alimentation et une grande capacité de production Paramètres techniques

Taille d'alimentation max.	267.0 mm	Poids	7,188 kg
Pouvoir	90 kW	Capacité	170 tph
Plage de projection excentrique	13.0 - 35.0 mm	Plage de réglage côté fermé	16.0 - 25.0 mm
