Installation indispensable et essentielle dans les domaines modernes des matériaux de construction, de l'exploitation minière et d'autres secteurs, la conception et la configuration de l'ensemble de la ligne de production de concassage et de fabrication de sable reposent sur une prise en compte complète des propriétés des matières premières, des besoins en capacité de production et des spécifications du produit final. Bien que la configuration puisse varier en fonction des besoins réels, ses composants clés sont relativement stables, notamment les suivants, chacun jouant un rôle essentiel.
I. Principaux dispositifs de concassage
1. Dispositif de concassage primaire
Concasseur à mâchoires : Pionnier de la ligne de production, le concasseur à mâchoires est reconnu pour sa puissante capacité de concassage et sa large plage d'alimentation. Il peut facilement traiter des pierres de grande taille, d'une granulométrie maximale de 1 500 mm, et les broyer en particules de granulométrie moyenne, constituant ainsi une base solide pour les processus ultérieurs. Dans les applications réelles, une grande usine de traitement de pierre utilise des concasseurs à mâchoires comme équipement de concassage primaire, avec une capacité de traitement de plusieurs centaines de tonnes par heure, ce qui améliore considérablement l'efficacité de la production. De plus, le concasseur à mâchoires est très stable et peut maintenir un fonctionnement continu et stable même dans des conditions de travail difficiles.
Concasseur à marteaux lourds (solution alternative) : Pour les matériaux de dureté moyenne à faible, tels que le calcaire et la gangue de charbon, le concasseur à marteaux lourds offre une solution de concassage plus efficace. Il permet d'effectuer des opérations de concassage grossier et moyen avec une seule machine, simplifiant ainsi le processus de production et réduisant les investissements en équipements et les coûts d'exploitation. Dans un projet minier, le concasseur à marteaux lourds a remplacé la combinaison traditionnelle concasseur à mâchoires-concasseur à cône, ce qui a optimisé et modernisé la ligne de production et amélioré les avantages économiques globaux.
2. Dispositif de concassage moyen et fin Concasseur à cône : Le concasseur à cône occupe une position dominante dans le domaine du concassage des matériaux de dureté élevée grâce à son excellente résistance à l'usure et à son efficacité de concassage. Grâce à la technologie de concassage laminé, le concasseur à cône peut broyer les matériaux en particules plus fines, pour un produit fini présentant une granulométrie uniforme et une excellente forme. Dans le concassage de minerais durs tels que le granit et le basalte, le concasseur à cône a démontré d'excellentes performances. Concasseur à percussion : Contrairement au concasseur à cône, le concasseur à percussion est plus adapté au concassage de matériaux de dureté moyenne à faible. Le concasseur à percussion concasse le matériau par percussion. Le produit fini présente une forme cubique et une granulométrie raisonnable. Il est particulièrement adapté au sable de construction, aux granulats de béton et à d'autres applications. Dans le cadre de la construction d'autoroutes, les granulats produits par le concasseur à percussion présentent une qualité stable et une granulométrie uniforme, garantissant ainsi la qualité du projet.
3. Dispositif de fabrication et de façonnage du sable : Machine de fabrication de sable à percussion (concasseur à percussion à arbre vertical) : En tant qu'équipement de fabrication de sable principal, la machine de fabrication de sable à percussion utilise le principe de la « pierre frappant la pierre » ou de la « pierre frappant le fer » pour transformer les matériaux concassés de dureté moyenne à fine en sable mécanique. Son produit fini présente une excellente granulométrie, un module de finesse réglable et une fonction de façonnage permettant d'optimiser la forme des particules de sable et de gravier. Dans une ligne de production d'agrégats de sable et de gravier à grande échelle, la machine de fabrication de sable à impact garantit que la qualité et le rendement du sable fini répondent aux exigences de conception grâce à ses performances efficaces et stables.
II. Équipements auxiliaires 1. Dispositif d'alimentation Alimentateur vibrant : L'alimentateur vibrant assure le transport uniforme des matières premières vers le concasseur, prévenant ainsi les blocages et contrôlant avec précision le débit d'alimentation. Sa stabilité est essentielle au fonctionnement continu et stable de la ligne de production. Dans un projet minier, l'alimentateur vibrant est utilisé en conjonction avec le concasseur à mâchoires pour améliorer efficacement l'efficacité de concassage du concasseur et la qualité du produit fini.

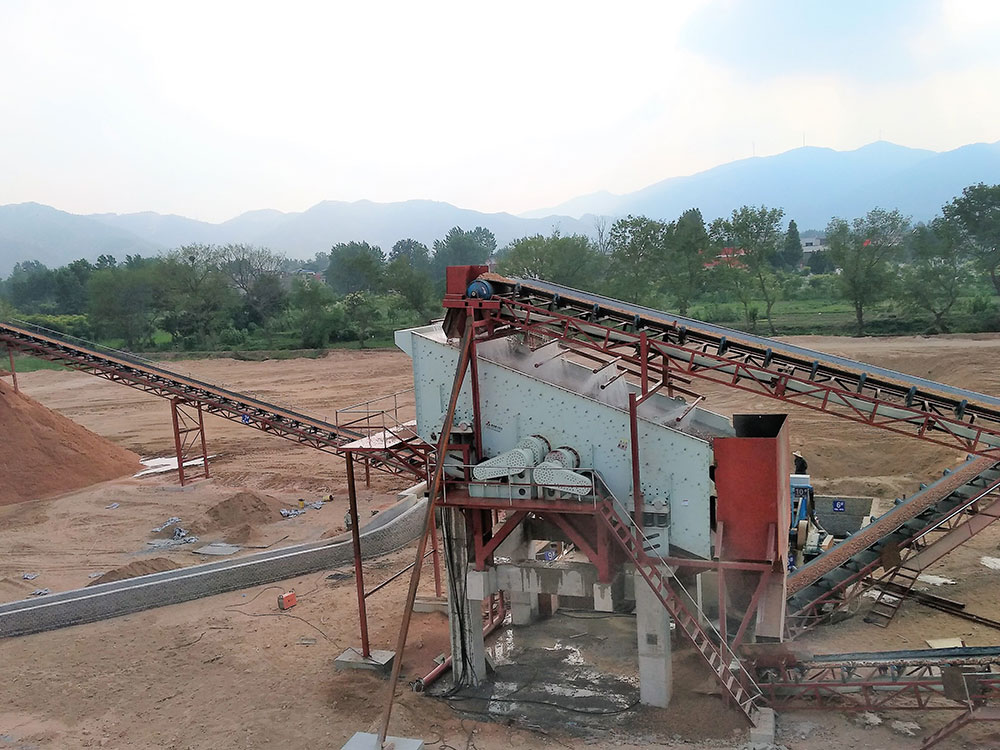

2. Dispositif de criblage Crible vibrant multicouche : Le crible vibrant multicouche classe et tamise les matériaux concassés afin de séparer les produits finis conformes aux exigences des matériaux grossiers devant être rebroyés. Doté d'une efficacité de criblage élevée et d'une grande capacité de traitement, il constitue l'un des équipements clés pour garantir la qualité du produit fini. Dans une ligne de production de granulats de sable et de gravier, un crible vibrant multicouche est utilisé pour tamiser et calibrer le sable fini, améliorant ainsi efficacement le taux de qualification et d'utilisation du produit fini.
3. Dispositif de transport : Convoyeur à bande : Le convoyeur à bande relie les équipements de chaque processus pour assurer le transport automatique des matériaux. Sa structure simple, son fonctionnement fiable et son entretien aisé en font un équipement de transport indispensable sur la ligne de production. Dans une grande usine de traitement de pierre, plusieurs convoyeurs à bande forment un réseau de transport permettant un transport rapide et efficace des matières premières, des produits semi-finis et des produits finis.
4. Dispositif de lavage du sable (par voie humide)
Laveuse de sable : La laveuse de sable est utilisée pour éliminer la terre et les impuretés du sable et du gravier afin d'améliorer la propreté du produit fini. Elle est particulièrement adaptée aux zones riches en eau et garantit efficacement la qualité du sable fini. Dans un projet d'extraction de sable de rivière, un laveur de sable a été utilisé pour nettoyer le sable de rivière, ce qui a considérablement amélioré la propreté et la compétitivité du produit fini.
5. Dispositif de protection et de contrôle de l'environnement
Dépoussiéreur : Un dépoussiéreur est utilisé pour réduire les émissions de poussières pendant le processus de production et protéger l'environnement et la santé des employés. Dans un projet minier, un dépoussiéreur à sacs haute efficacité a été utilisé pour collecter et traiter les poussières générées par le concassage, le criblage et d'autres processus, réduisant ainsi efficacement la concentration des émissions de poussières.
Système de contrôle électrique centralisé : Ce système automatise le contrôle de l'ensemble de la ligne de production, améliorant ainsi l'efficacité et la sécurité de la production. Grâce à la programmation PLC et à l'interface tactile, la surveillance à distance et les alarmes de panne de chaque appareil sont assurées, ce qui facilite la détection et la résolution rapides des problèmes.
III. Considérations clés pour la sélection et la configuration
1. Choix du procédé
Procédés sec et humide : Choisir le procédé approprié en fonction de la nature des matières premières, des ressources en eau et des exigences du produit fini. Le procédé sec est adapté aux zones pauvres en eau ou aux matières premières à faible teneur en eau ; le procédé humide nécessite l'ajout de laveurs de sable et d'équipements de traitement des eaux usées pour garantir une propreté optimale du produit fini. Dans un projet de production de granulats de sable et de gravier en zone aride, l'utilisation d'un procédé sec et d'équipements de dépoussiérage a permis de réduire efficacement les émissions de poussières et les coûts de production.
2. Adaptation de la capacité
Sélection flexible : En fonction des besoins réels (par exemple, 50 à 3 000 tonnes/heure), le modèle et la quantité d'équipements de base sont sélectionnés avec souplesse afin de garantir que la capacité de la ligne de production réponde aux exigences de conception. Dans le cadre d'un important projet d'extension d'une usine de traitement de pierre, la capacité de la ligne de production existante a été évaluée et la demande analysée. Plusieurs concasseurs et cribles de grande capacité ont été sélectionnés et configurés avec succès pour doubler la capacité.
3. Coût d'investissement
Analyse globale : Le prix total de l'équipement dépend de multiples facteurs tels que la capacité de production, la complexité de la configuration, le choix de la marque, etc. Le coût d'investissement doit être évalué de manière globale afin de garantir l'efficacité de la production et la qualité du produit fini. Grâce à une étude de marché, une comparaison technique et une analyse des coûts, un projet minier a sélectionné et configuré avec succès un équipement de concassage et de production de sable rentable afin de maximiser les bénéfices économiques.
